Устройство и ремонт гидравлического домкрата бутылочного типа

Гидравлический бутылочный домкрат стал незаменимым в наши дни. Гидравлический бутылочный домкрат - полезный инструмент в строительстве и особенно в ремонте автомобилей. Водители не могут представить себе обслуживание своего автомобиля без этого замечательного устройства. Если случилось так, что гнездо неисправно - вам просто нужно знать, как сделать ремонт своими руками.





Бутылочный домкрат

Устройство бутылочного домкрата

Как видно на рисунке, гидравлический бутылочный домкрат состоит из следующих частей:

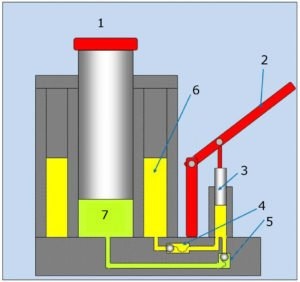

Рис. 1. Структура бутылочного домкрата

1. главный поршень

2. рычаг

3. стержень

4. всасывающий клапан

5. запорный клапан

6. резервуар для хранения нефти

7. рабочая камера.





Приведение в действие рычага (2) заставляет поршень (3) создавать давление, которое открывает клапан (5), и жидкость поступает в камеру вытеснения (7). При перемещении рычага вверх запорный клапан (5) закрывается, и жидкость под давлением всасывается в бак насоса из накопительного бака (6) путем открытия всасывающего клапана (4). Закачивая жидкость из резервуара (6) в рабочую камеру (7), главный поршень (1) поднимается.

Механизм работы использует известный закон Паскаля: давление, приложенное к жидкости или газу, передается в любую точку без изменения во всех направлениях.

Конструкция бутылочного домкрата довольно проста, мы переливаем жидкость из одной емкости в другую и тем самым создаем давление во второй емкости, поднимая тем самым рабочий поршень.

Виды, свойства и характеристики домкрата гидравлического бутылочного

Домкраты делятся на несколько типов, первое деление основано на количестве стержней (полустержней):

• Бутылочный домкрат с одним стержнем, наиболее распространенный тип Рис. 2.
•  Бутылочный домкрат с двумя стержнями Рис. 3.

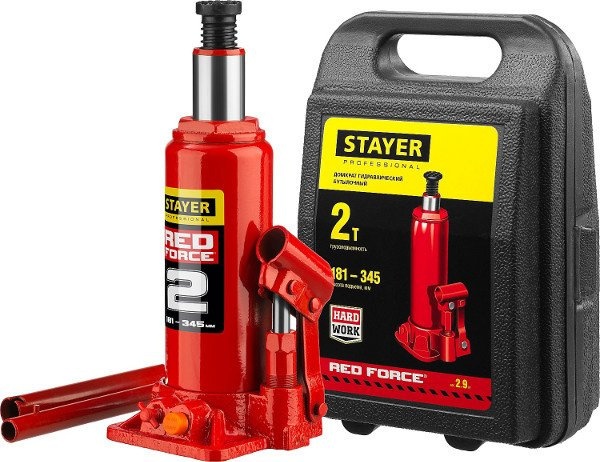

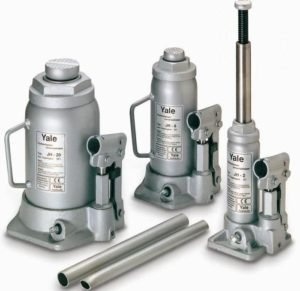

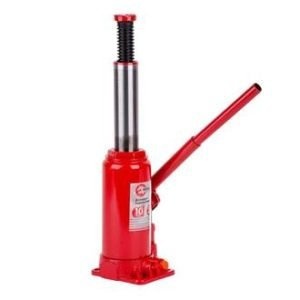

Рис. 2. Бутылочный домкрат с одним стержнем

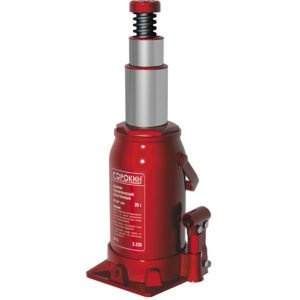

Рис. 3. Двухштанговый элеватор

Существует также разделение по принципу работы жидкостного насоса:

• Ручной, активируется нажатием пользователя на рычаг
• Большие насосы, предназначенные для подъема огромных грузов, приводятся в действие отдельным цилиндром, гидравлическим насосом или гидравлической силовой установкой.

Особенности:

Грузоподъемность, важный параметр, определяющий максимальный вес, который может быть поднят. Это зависит от вместимости рабочей камеры и силы нагрузки. Модели бутылочного типа имеют грузоподъемность от 2 до 100 тонн.

Минимальная высота подъема, также известная как минимальная высота подъема. Это высота, на которую должен быть поднят груз, прежде чем под него можно будет подставить домкрат. Выбирая оборудование для своего автомобиля, обратите внимание на минимальную высоту. Если у вас низкий дорожный просвет (клиренс), бутылочный домкрат не подойдет вам из-за своей высокой конструкции.

Максимальная высота подъема. Высота, на которую может быть поднят груз. Бутылочные домкраты имеют особенность, на грузовой платформе имеется выдвижной винт, который увеличивает минимальную и максимальную высоту подъема.

Почему не работает бутылочный домкрат?



В баке недостаточно масла, шток не поднимается на высоту, указанную в технической документации. Чтобы починить его своими руками, нужно просто добавить масло. Открываем крышку маслозаливной горловины, заливаем, а затем прокачиваем рычаг, как это сделать указано в конце статьи.

Утечки масла. Бывает так, что масло подтекает в местах, резинок и уплотнений, это первый признак того, что нужно делать капитальный ремонт, заменить все прокладки и уплотнения, сделать промывку. Для самостоятельного ремонта гидравлического бутылочного домкрата вам понадобится ремонтный комплект.

Он изгибается под нагрузкой.  Причина - воздух внутри домкрата, из одной из резинок или уплотнений вытекает масло, а вместо него в рабочую камеру попадает воздух, который имеет свойство сильно сжиматься под нагрузкой. Для устранения неисправности рекомендуется отремонтировать домкрат, заменить все уплотнения и залить новое масло.



Ремонт и обслуживание.





Гидравлические бутылочные домкраты

Для обслуживания бутылочного домкрата его необходимо разобрать. Нет необходимости беспокоиться о том, что масло будет разбрызгиваться под высоким давлением. Вполне возможно выполнить операцию самостоятельно. Первое, что необходимо сделать, это слить масло.  Слив осуществляется через заливное отверстие или, если заливного отверстия нет, через перепускной клапан, для этого необходимо открутить верхнюю шестигранную гайку и полностью открутить нижний кран. Снимите кожух, проверьте его герметичность и оцените состояние нижнего резинового кольца. Эти детали не несут никакой нагрузки, это просто резервуар для жидкости. Затем открутите рабочий цилиндр и извлеките поршень. Все тщательно проверено на наличие ржавчины. Если вы его обнаружили, избавьтесь от него как можно тщательнее. Открутите поршень и проверьте его работу, осмотрите уплотнительные кольца. Внутри уплотнительных колец не должно быть железных осколков или вмятин. Изношенные уплотнения следует заменить новыми. Не забудьте тщательно промыть все клапаны от грязи и различных отложений. Давайте соберем, и все будет исправлено.



Как залить масло, и прокачать домкрат?



Масло заливается через горловину на боковой стороне корпуса. Та же шея является уровнем. Залейте масло, а затем накачайте домкрат.

Прокачивание домкрата:

• Поднимите штангу в верхнее ненагруженное положение с помощью рычага.
• На последнем этапе необходимо дополнительно нагрузить домкрат, и если он не выдержит, процедуру следует повторить.
• Необходимо закрыть крышку и поднять и опустить домкрат 10-15 раз с грузом 40-45 кг.
• Затем его следует положить набок так, чтобы заливная пробка находилась сверху.
• Пробка ослабляется, и шток поршня плотно вдвигается в цилиндр. Эта операция выполняется для удаления воздуха из рабочей камеры.
