О ремонте гидравлических домкратов

Домкрат - это устройство, которое используется для подъема груза на небольшую высоту. В древние времена домкрат использовался для разрушения вражеских ворот во время осад; сегодня он применяется в мирных целях - для ремонта зданий или автомобилей. Однако может случиться так, что механизм сломается, и вам придется ремонтировать его самостоятельно. Поэтому важно знать, как отремонтировать гидравлический домкрат своими руками.

Как устроен гидравлический домкрат

Гидравлический подъемник легко транспортируется и имеет максимальную грузоподъемность по сравнению с другими подобными машинами. От своих аналогов он также отличается долговечностью.

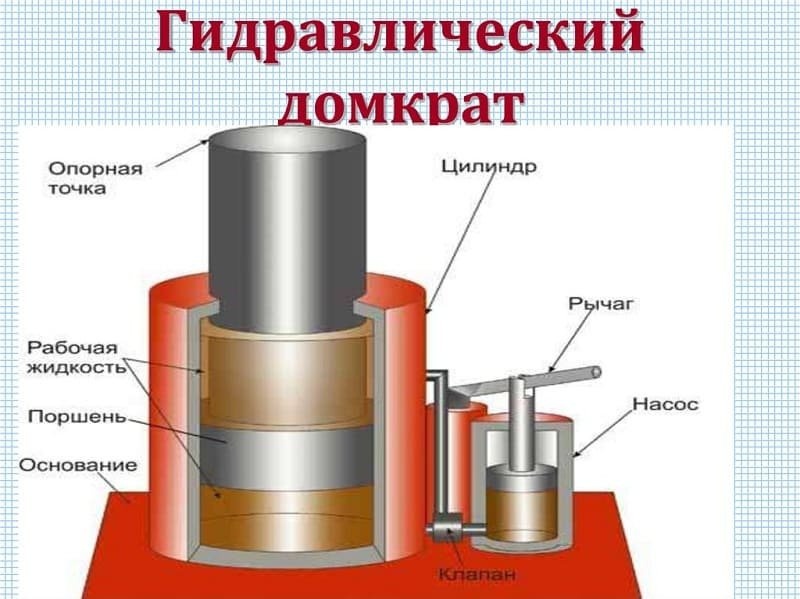

Внешний вид

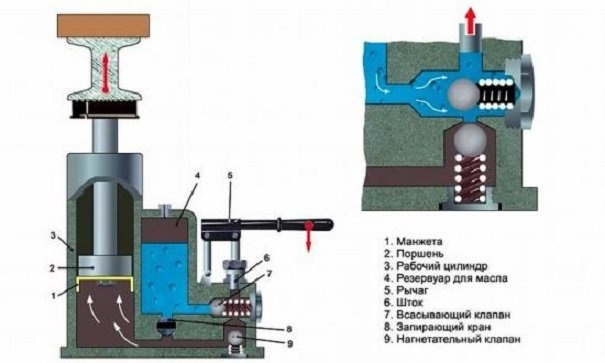

Принцип действия

Некоторые детали можно увидеть снаружи:

• Цилиндр - содержит поршень и две камеры для жидкости.
• Контрольная точка.
• Насос, перекачивающий жидкость. Он соединен с цилиндром с помощью клапанов.
• Рычаг.

Насос перекачивает жидкость из первого резервуара, расположенного в передней плоскости цилиндра, во второй резервуар, расположенный в задней плоскости. По принципу сообщающихся сосудов в части, из которой удаляется жидкость, создается повышенное давление. Это толкает поршень наружу, и поршень поднимает груз.

Механизм очень прост, как и конструкция, благодаря небольшому количеству деталей. Стоит обратить внимание на функциональность аксессуаров:

• Основание - это то, на чем установлен насос. Основание должно иметь большую площадь поверхности, чтобы компенсировать механическое давление при подъеме груза.
• Плунжер - ограничивает высоту подъема поршня.
• Резервный бак - соединен с цилиндром, в нем находится рычажная система и насос.
• Поршень - поднимается под действием поступающего масла.





Части лифта

Домкрат располагается в нижней части поднимаемого объекта и не нуждается в тросах, соединителях и других приспособлениях. Но объект также нельзя удерживать в воздухе в течение длительного времени - устройство предназначено только для подъема.

Чем отличаются модели

Основными отличительными характеристиками подъемников являются грузоподъемность, высота подъема и высота подъема. С ориентацией на них меняются модели оборудования. Например, высота подъема зависит от расстояния между основанием и точкой опоры. Существуют также особенности в принципе подъема.

Еще одна особенность - долговечность. Водители для домашнего использования раз в год и ремонтные мастерские нуждаются в различных механизмах.

Важно: Прежде чем приступить к ремонту гидравлического домкрата, необходимо знать его модель и принцип работы.

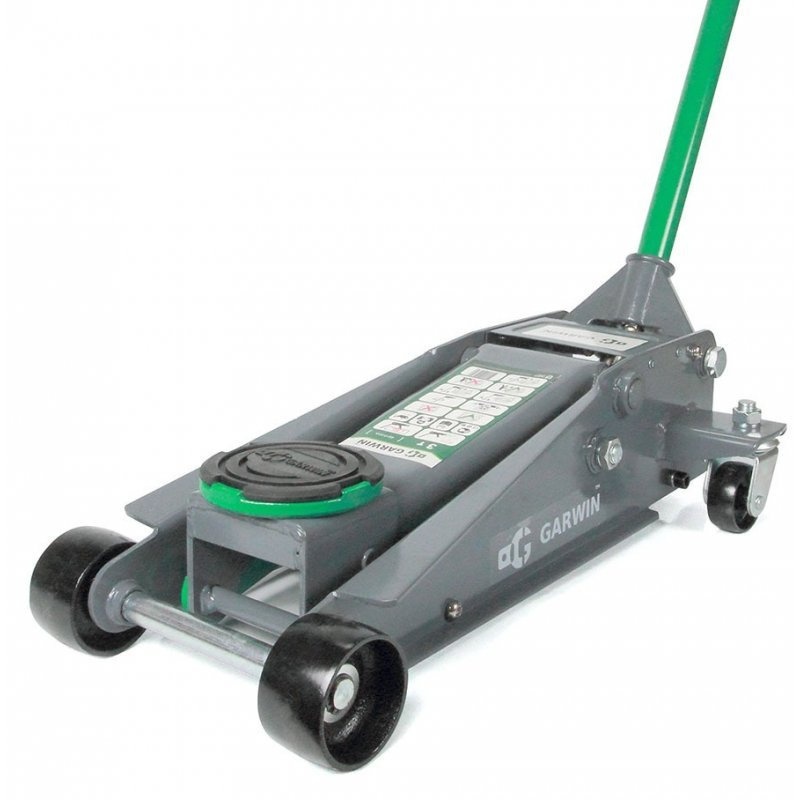

Подкатной тип

Весь механизм размещен на раме, которая крепится к колесам. Компактный и мобильный тип шасси можно использовать даже в труднодоступных местах. Рычажно-поршневая система расположена горизонтально, что позволяет легко разместить устройство под любым грузом (например, автомобилем) и поднимать его под любым углом. Дополнительные детали на выдвижной модели:

• 2 колеса,
• Рычаг - нажмите на него, чтобы запустить насос, который передает гидравлическое масло через клапаны в цилиндр.
• всасывающий и нагнетательный насос,
• подъемная платформа,
• рама вместо основания,

Вас заинтересуют подъемники для Нивы: какой подъемник лучше штатного





Тип сворачивания

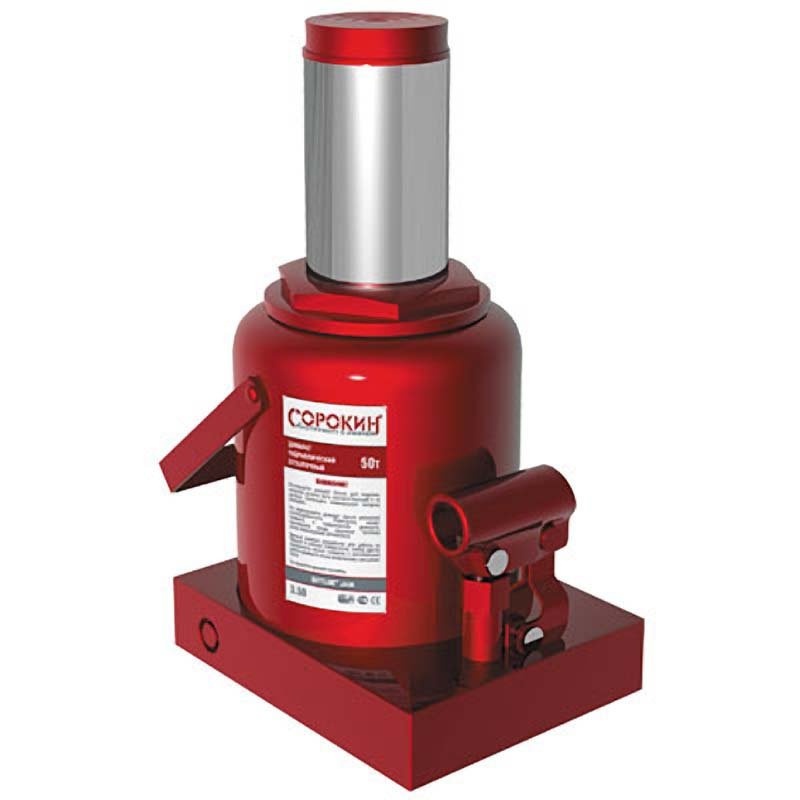

Бутылочный тип

Простая версия с вертикальным цилиндром. Отличительной особенностью является небольшой размер при высокой грузоподъемности от 2 до 50 тонн. Высота подъема в бутылочных домкратах обычно начинается с 15 см и заканчивается 30 см. Высота регулируется с помощью винта, который находится в верхней части основания стержня. Тип бутылки выполнен таким образом, чтобы предотвратить скольжение во время работы. Для этого опорная часть имеет пазы.

Каждый подъемник оснащен ручкой для удобства использования. Вторая рукоятка устанавливается на устройствах, способных перевозить грузы весом 30 тонн и более. Увеличенная вдвое длина увеличивает вес, который может поднять бутылочный домкрат.

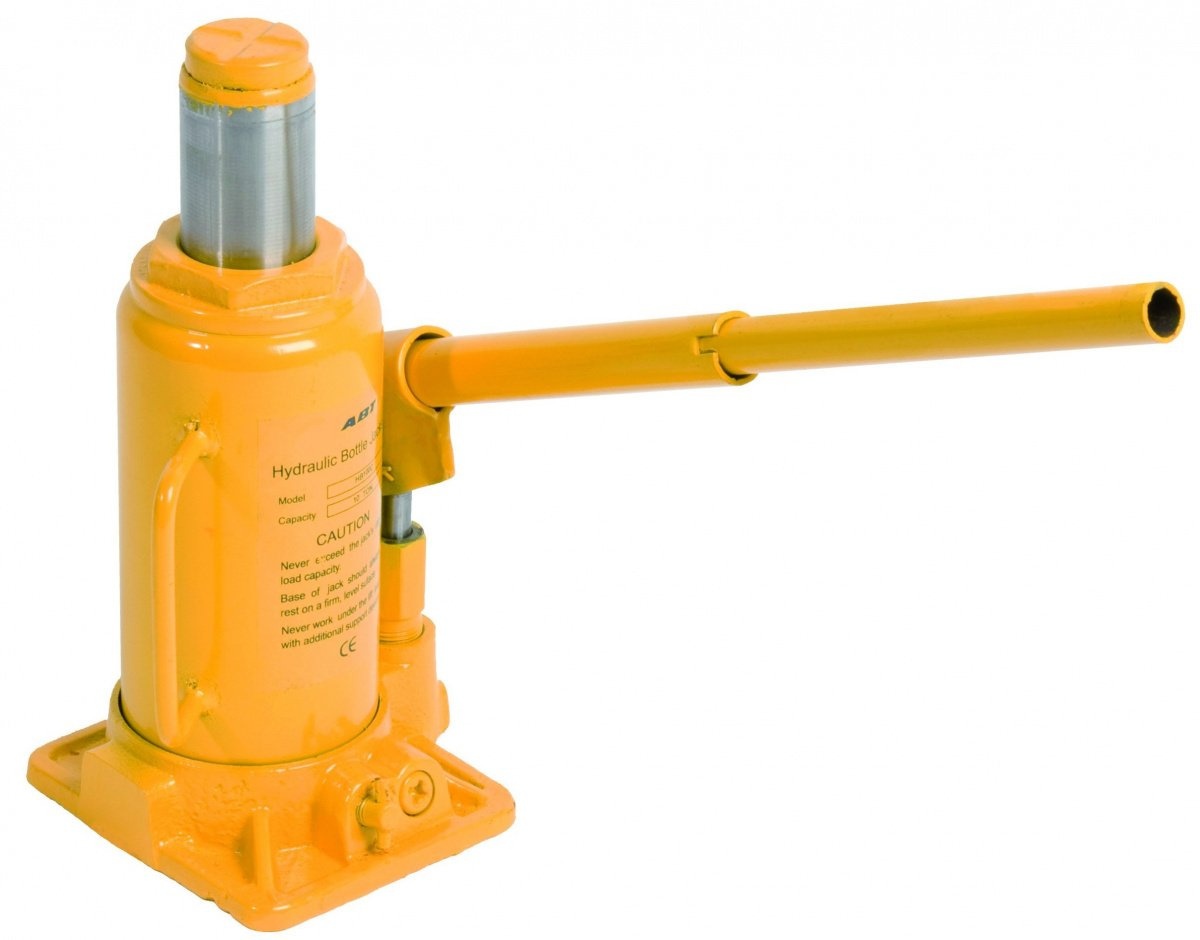

Тип бутылочный

Существуют и другие типы:

• Пневматический - шайба устанавливается и подключается к источнику сжатого воздуха, например, к стационарному компрессору. Используется, когда зазор между объектом и поверхностью мал. Может также использоваться при неустойчивом грунте - например, болотистая почва, песок, снег. Домкрат может поднимать до 6 тонн.
• Шестеренчатый механизм - имеет максимальную высоту подъема. Рельс перемещается с помощью зажимного механизма, который защелкивается и поднимается, как лестница, вместе с грузом. Он может вмещать до 20 тонн.
• Винтовой домкрат - компактный, стандартный автомобильный домкрат. Грузоподъемность до 15 т.

Подъемники различаются по своему приводу, который может быть ручным или электрическим.

Рукоятка домкрата - это механический рычаг, который используется для увеличения давления жидкости. Электрический домкрат означает, что в его механизм встроен автоматический насос. Ремонт электрического варианта требует специализированного оборудования, в то время как бутылочные и механические типы домкратов можно отремонтировать самостоятельно.

Какие бывают поломки и что их вызывает

Гидравлические домкраты являются наиболее долговечными. Неисправности могут быть вызваны неправильным использованием или износом отдельных деталей. Распространенной проблемой является подъем грузов, превышающих возможности устройства. При этом могут наблюдаться следующие "симптомы":

Что наблюдается	Где находится подразделение	Почему он сломался	Что делать
Остановить	В цилиндре	Недостаточное количество масла, возможно, засорены фильтры	Демонтируйте устройство. Заполните масляные камеры, очистите фильтры
Поршень не поднимается	В цилиндре	Недостаточное давление из-за недостаточной подачи рабочего раствора	Залейте жидкость в резервуар
Поднимается очень медленно или, возможно, рывками	В цилиндре система рабочей жидкости	Воздух попал в домкрат и воздействует на поршень	Добавьте жидкость и выпустите воздух через трубки.
Низкое давление	Клапаны	Пружины ослаблены Клапаны расположены вдали от отсеков Клапаны загрязнены	Замена клапана или пружины Если возможно, отремонтируйте или очистите

Обратите внимание! Механические повреждения подъемников, как корпуса, так и поршня, не учитываются. В случае такой поломки ремонт подъемников нецелесообразен - лучше приобрести новый узел.

В других случаях механизм должен быть демонтирован и переоборудован таким образом, чтобы соблюдались все условия:

• Клапаны хорошо подобраны.
• В системе нет воздуха.
• Достаточное количество рабочих жидкостей в отделах.

Они относятся ко всем моделям оборудования, включая 5-тонный домкрат, который все еще производился в СССР.

Ремонт своими руками

Гидравлический домкрат редко выходит из строя серьезным образом, наиболее распространенной проблемой является загрязнение, клапаны или отсутствие жидкости. Все эти проблемы легко устранить, как и более редкую проблему - протечку.

Возможно, вас заинтересует самодельный динамометрический ключ: Как сделать его самостоятельно?

Поломка клапанов

В качестве дополнения. Если домкрат заполнен, но все еще не может удержать или поднять груз, необходимо разобрать устройство и проверить клапаны.

Обратите внимание на то, как клапаны входят в седла. Если контакт ослаблен, проверьте пружины, которые могут быть ослаблены. Клапаны могут быть засорены, поэтому удалите грязь влажной тканью, а затем тщательно просушите. При сильном загрязнении, например, маслом, вымойте бензином или парафином. Затем высушите сжатым воздухом.





Программа Джека

Если клапаны деформированы, их необходимо заменить на новые.

Пружины проверяются, и если они ослаблены, их заменяют на более упругие. Если нет возможности заменить их, под них можно подложить шайбу для повышения герметичности и прочности.

Утечка жидкости

Он возникает в случае механических повреждений и трещин в компонентах. Домкрат необходимо полностью разобрать и проверить металлические части, например, поршень, на наличие коррозии. Компоненты, особенно шток поршня, проверяются на наличие деформации. Дефектные детали должны быть заменены на новые.

Мы рекомендуем слить все масло и промыть домкрат и его детали парафином. Замените старые сальники и прокладки на новые.

Как убрать воздух или грязь

Скопление воздуха неизбежно при длительной работе. Это также позволяет грязи попадать в рабочую полость.

Домкрат работает по принципу сообщающихся сосудов, т.е. когда жидкость уходит, давление сохраняется. Однако воздух в системе не выходит под давлением, а деформируется и образует подушку, которая препятствует подъему.

Воздух удаляется во время замены масла. Грязь удаляется с помощью раствора для удаления осадка.

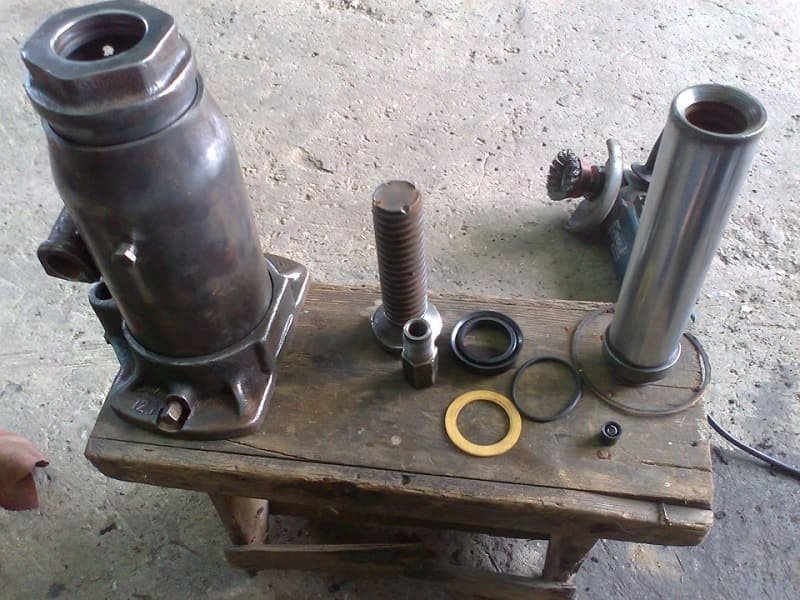

Демонтированный лифт

Как правильно залить масло

Именно отсутствие масла в лифте приводит к его неисправности. К счастью, такую неисправность можно легко устранить, долив жидкость. Однако важно знать, что нужно пополнять.

Рабочую жидкость в лифте часто называют маслом. Это связано с тем, что именно он используется в лифтах, хотя устройство будет работать даже с водой.

Высококачественная жидкость обеспечит долгий срок службы механизма:

• Индустриальные сорта масел. Но не I30A, I40A, I50A - они слишком вязкие.
• Вода - подъемник прослужит недолго, но будет работать.
• Тормозная жидкость чрезмерно гигроскопична, т.е. поглощает водяной пар. А вода в конечном итоге приведет к коррозии и выходу из строя.
• Фирменные гидравлические жидкости - специально разработаны для тормозных и подъемных систем.

Важно: Также избегайте жидкостей, содержащих гликоль, нефть и минеральные масла. Лучшим решением является синтетическое масло, которое не смазывается даже при низких температурах.

Выбрав жидкость, будьте готовы к ее замене.

Здесь вы найдете интересную информацию о ромбических домкратах: ремонт своими руками, особенности устройства

Сначала сливается старая жидкость. Для этого откручивается крышка и устройство откачивается. Затем лифт промывается чистящей жидкостью, которую можно приобрести в магазине строительных материалов. Раствор заливается и сливается. Перед заливкой нового масла в домкрате не должно быть посторонней жидкости.

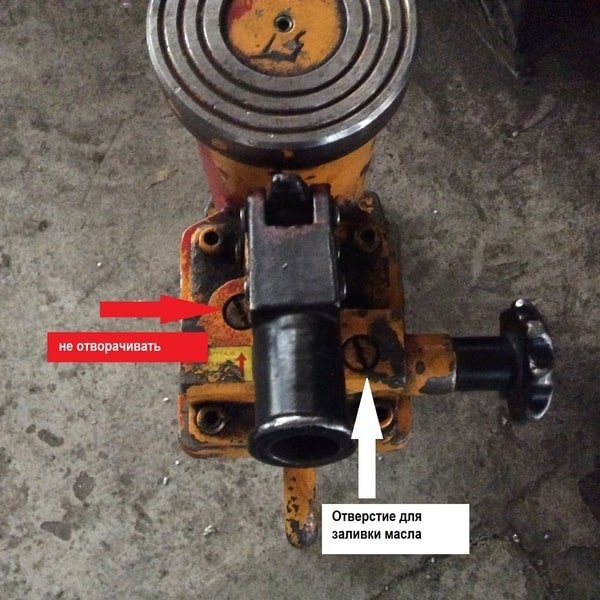

Как выкрутить пробку

Затем домкрат устанавливается в самое нижнее положение, а винт клапана поворачивается в положение "Слив". Вливается масло. Правильный уровень указывается меткой на домкрате.

Важно: Уровень масла должен быть максимально точным. Он не должен быть ни переполнен, ни недополнен.

После первого заполнения закройте крышку и проведите домкратом 5-6 раз. Пробку снова открывают и заливают масло. Повторите это несколько раз, пока не перестанет выделяться масло.

После окончательной заливки масла жидкость проверяется еще раз, чтобы избавиться от воздуха. Для этого домкрат накачивается - поднимается и опускается - до достижения давления. Избыточный воздух удаляется через специальные трубки, а на его место добавляется масло, которое улетучивается.

Рекомендации по эксплуатации

После использования подъемник должен быть разгружен. Храните домкрат в теплом и сухом месте. Избыток влаги может привести к ржавлению механизма, а холодная погода повлияет на качество масла. Рекомендуется не использовать домкрат в очень холодную погоду.

Устройство не должно подвергаться нагрузкам, превышающим те, на которые оно было рассчитано.

Проверьте качество рабочей жидкости - в некоторых мастерских может использоваться переработанное или некачественное индустриальное масло. Это приведет к быстрому разрушению и загрязнению домкрата.

При длительной эксплуатации прокачку (замену масла) следует проводить каждые 2-3 месяца. При нечастом использовании - каждые шесть месяцев.

Поэтому в случае поломки гидравлического домкрата необходимо проверить 3 элемента:

• Качество и количество жидкости.
• Загрязнение, неплотное прилегание клапанов.
• Наличие воздушных пузырьков в системе.

В большинстве случаев чистки и замены масла достаточно, чтобы решить все проблемы с устройством.
