Пресс для гаража своими руками — чертежи, видео, советы по изготовлению

Для выполнения в домашних условиях таких технологических операций, как запрессовка и выпрессовка втулок и деталей подшипниковых узлов, гибка форм или предметов из листового металла, сжатие изделий из различных материалов, можно сделать гаражный пресс своими руками. Альтернативой этому оборудованию являются обычные слесарные тиски. Однако последние не способны создавать давление, создаваемое прессом, и не могут быть использованы для обработки давлением деталей, характеризующихся большими размерами.





Пресс такой конструкции вполне реально изготовить самостоятельно.

На современном рынке представлено большое разнообразие моделей прессов, которые можно использовать в качестве гаражного оборудования, выполняя с их помощью различные технологические операции. Чтобы сэкономить на покупке такого оборудования, можно изготовить пресс самостоятельно. Все, что вам нужно сделать, это найти подходящие чертежи и строительные схемы. Если подойти к такой задаче грамотно, то характеристики, которыми будет обладать самодельный гаражный пресс, будут мало отличаться от параметров серийного оборудования.

Конструктивные особенности

В качестве силового органа самодельного гаражного пресса, как правило, используется автомобильный домкрат гидравлического типа. Принцип его действия основан на законе Паскаля, согласно которому давление, оказываемое на газ или жидкость, передается в любую точку ее объема без изменения его величины. Таким образом, создавая даже небольшое усилие на поршне гидроцилиндра меньшего диаметра, можно многократно увеличить его в гидроцилиндре большего диаметра.





Конструкция легкого гидравлического домкратного пресса

Рабочая жидкость, используемая в гидравлическом оборудовании (особенно в домкрате), не сжимается и не расширяется под давлением - это минимизирует потери мощности. Благодаря своим компактным размерам гидравлический домкрат способен создавать значительное давление, что позволяет не только использовать гаражный пресс, на котором он установлен, для запрессовки и выпрессовки подшипников, сайлентблоков и различных втулок, но и запрессовывать с его помощью изделия из листового металла.

Основные преимущества самодельного гидравлического пресса для гаража, изготовленного на базе гидравлического домкрата, заключаются в следующем:

1. высокая эффективность, значение которой может достигать 80%;
2. высокое передаточное отношение, что позволяет многократно увеличивать этот параметр на штоке выходного поршня при незначительном усилии на рычаге (такое высокое передаточное отношение обеспечивается тем, что поршни гидроцилиндров, установленных в гидродомкрате, значительно отличаются по диаметру);
3. Плавная работа подъемного устройства.





Эту простую конструкцию гаражного пресса можно сделать за один день.

Если вы планируете сделать пресс для гаража своими руками на основе гидравлического домкрата, то следует учесть недостатки такого устройства:

1. невозможность точной регулировки расстояния, на которое опускается шток домкрата, а значит и рабочий орган гаражного пресса (после каждого удара рабочего органа пресса по заготовке необходимо сбросить давление в гидроцилиндре домкрата до нуля, а затем снова повторить процесс опускания штока);
2. медленное опускание поршня домкрата (это влияет на производительность прессового оборудования);
3. только вертикальное направление давления домкрата на заготовку.

Как выбрать гидравлический домкрат

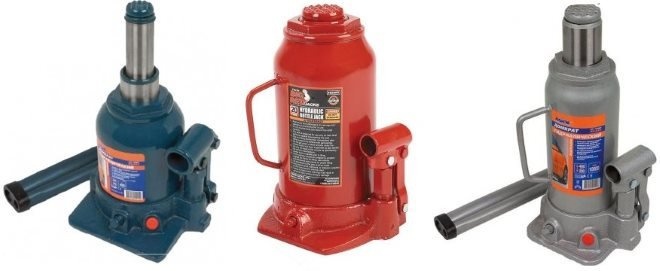

Задумываясь о том, как сделать пресс для гаража своими руками, благодаря которому выпрессовывают и запрессовывают подшипники, втулки, сайлентблоки и выполняют другие технологические операции, важно выбрать не только схему конструкции, но и домкрат. Одноболтовый гидравлический домкрат бутылочного типа считается наиболее подходящим, как по форме и размерам, так и по техническим характеристикам. К преимуществам этого гидравлического домкрата, который обычно выбирают, чтобы сделать гидравлический пресс своими руками для гаража, относятся:

• гораздо большую мощность (по сравнению с устройствами механического типа);
• способность (в соответствии с характеристиками паспорта) создавать усилия от двух до ста тонн (соответственно, пресс, изготовленный на базе этого гидравлического домкрата, сможет развивать усилие, величина которого достигает 30 тонн).





Мощность и размеры производимого пресса будут зависеть от выбора гидравлического домкрата.

Чтобы сделать гидравлический пресс своими руками для работы в гараже, который будет отвечать всем требованиям, предъявляемым к такому оборудованию, желательно изучить не только соответствующие чертежи, но и видео по сборке, которое легко найти в открытом доступе в интернете.

Оборудование и расходные материалы

Существует множество чертежей самодельных гидравлических прессов для гаража, с помощью которых можно выполнить запрессовку и выпрессовку подшипника, резинометаллического соединения, втулки или выполнить другие технологические операции, связанные с воздействием на заготовку под давлением, но конструктивная схема такого оборудования остается неизменной. Производство данного оборудования, для которого необходимо использовать выбранный чертеж, потребует применения таких технических средств, инструментов и расходных материалов, как:

1. Однорычажный гидравлический бутылочный домкрат (для работы в гараже или небольшой автомастерской достаточно домкрата, создающего усилие до 10 тонн; гаражный пресс, оснащенный гидравлическим домкратом такой мощности, позволяет успешно выполнять запрессовку и выпрессовку подшипников, резинометаллических соединений и втулок, а также выполнять многие другие технологические операции);
2. Инвертор и его электроды;
3. Пила по металлу;
4. угловая шлифовальная машина;
5. сечение канала 8 или выше, толстостенная профильная труба квадратного или прямоугольного сечения;
6. Труба квадратного или прямоугольного сечения; сечение 50х5-полка и стальная полоса шириной 10 мм;
7. кусок трубы длиной около 15 мм, который может использоваться для соединения поршня элеватора с компонентами гидравлического пресса;
8. металлическая пластина толщиной не менее 10 мм, размером 25х10 см;
9. Две пружины для возврата пресс-цилиндра в исходное положение.

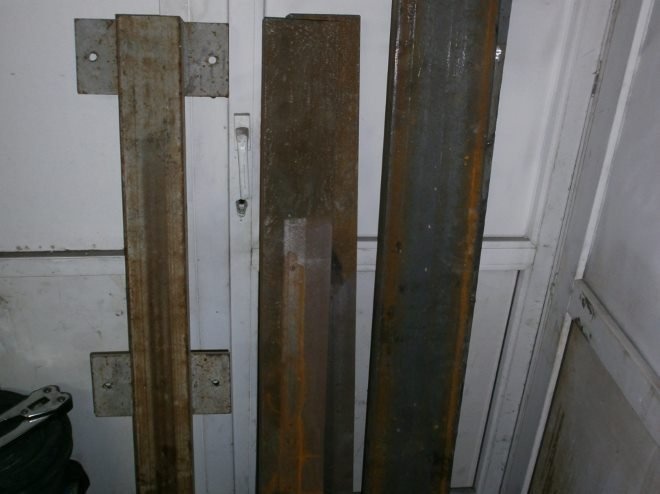

Подходящие рельсы для пресса: № 7 для лап, № 12 для поперечных балок и № 16 для опор.

Даже гидравлический пресс домкрат будет подвергаться значительным нагрузкам во время работы. Кроме того, очень важно использовать высококачественный домкрат для такого гаражного пресса. Только в этом случае устройство покажет свою максимальную производительность.

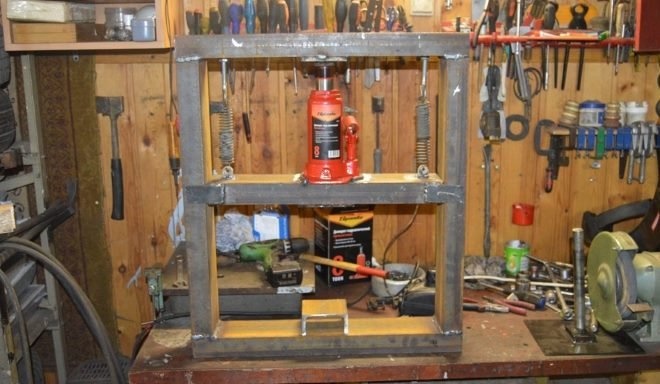

Рисунок на прессе ручной работы (нажмите для увеличения)

При создании опорной рамы для гидравлического гаражного пресса, которая состоит из платформы, двух вертикальных стоек и нижнего упора, необходимо соблюдать следующие рекомендации.

• Во-первых, вам нужно построить базу. Вам понадобятся U-образные профили с большим количеством ребер жесткости или толстостенные квадратные или прямоугольные трубы.
• Компоненты рамы будущего гаражного пресса предварительно нарезаются на куски необходимой длины и свариваются вместе. Важно не только сделать сварные соединения как можно более качественными, но и расположить соединенные элементы таким образом, чтобы угол между ними был строго 90º.
• Для усиления конструкции рамы необходимо приварить ребра жесткости, для чего используются металлические пластины.
• Опорные и вертикальные стойки будущего гаража-пресса изготавливаются из профильных труб, которые также должны быть предварительно нарезаны в соответствии с чертежом, созданным на станке. Особенно важно рассчитать высоту вертикальных опор гидравлического пресса. Это сумма следующих параметров: высота корпуса лифта, максимальное значение его хода, толщина съемного упора устройства. Длина деталей, из которых будет собрана платформа, поддерживающая пресс, должна строго соответствовать длине деталей нижнего упора.





Заготовки для столбов и балок





Вал и компоненты стола





Инструмент для работы с прессой

Следующие шаги по созданию собственного гидравлического пресса для вашего гаража следующие.

• Сделан съемный упор, задача которого - оказывать давление на заготовку, перемещая ее вертикально по специальным направляющим. Для изготовления такого упора используют несколько металлических полос толщиной не менее 10 мм, длина которых должна быть меньше расстояния между вертикальными стойками пресса. Все планки, используемые для изготовления съемного ограничителя давления, приварены с обеих сторон. Чтобы сделать гаражный пресс более универсальным, необходим съемный упор.
• В блоке металлических планок, созданном на схеме выше, просверливаются два боковых отверстия, которые обеспечат фиксацию съемного упора при его вертикальном перемещении.
• Основание гидравлического домкрата крепится к поверхности подвижного упора пресса. Лучше всего это сделать с помощью болтов, а не сварки.
• Эта часть конструкции пресса соединена с опорной платформой пресса двумя пружинами, что позволяет автоматически устанавливать подвижный упор в исходное положение.
• Установите домкрат в зазор между опорной платформой пресса и подвижным упором. Это необходимо сделать так, чтобы конец втянутого стержня вошел в участок трубы, приваренный к платформе, который служит в качестве удерживающего устройства.
• Чтобы установить съемный упор и ограничить его движение из стороны в сторону, используйте две металлические пластины на 10 см длиннее самого упора. Для соединения этих пластин со съемным концевым упором в них необходимо просверлить два отверстия, оси которых должны совпадать с осями отверстий в самом упоре.
• Отрезок трубы, который будет использоваться для фиксации в нужном положении домкратной штанги, устанавливаемой на гаражный пресс, приваривается к опорной платформе точно посередине. При выборе трубы для создания запорного устройства убедитесь, что ее диаметр таков, что в нее можно легко вставить верхнюю часть стержня домкрата.



Монтаж ножек и лапок



Верхняя планка



Винтовое соединение



Лифтовая пластина



Монтаж на пластине



Крепление кровати



Регулируемые упоры



Пружинные подвесы



Монтаж опорной плиты

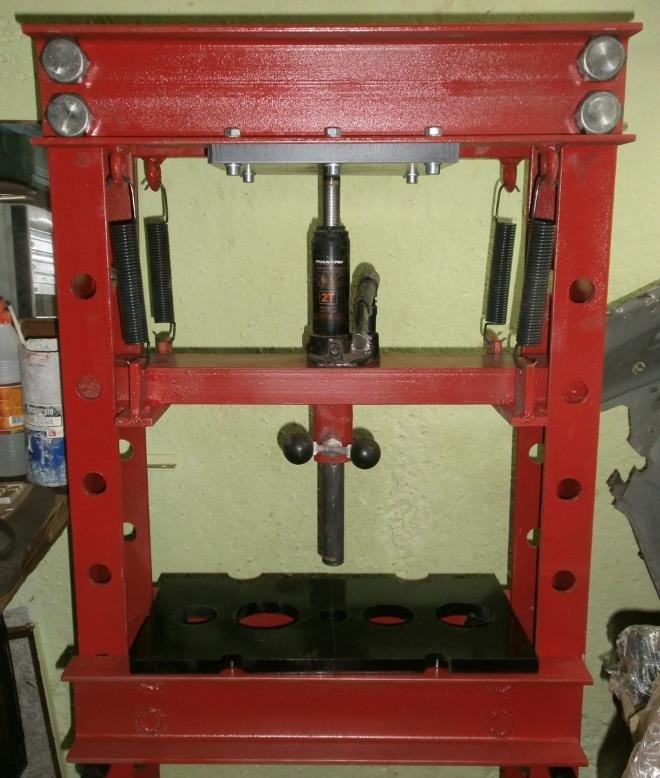

Формовочный пресс с гидравлическим подъемником

Бытовые гаражные прессы с гидравлическим подъемником могут быть выполнены и по другим конструктивным схемам, которые следует выбирать в зависимости от технологических потребностей.
