Домкрат - это устройство, используемое для подъема грузов на нужную высоту. Этот простой и компактный механизм широко используется в промышленности и в быту. Существует несколько типов домкратов, которые очень надежны, но иногда нуждаются в ремонте, дозаправке и подкачке.

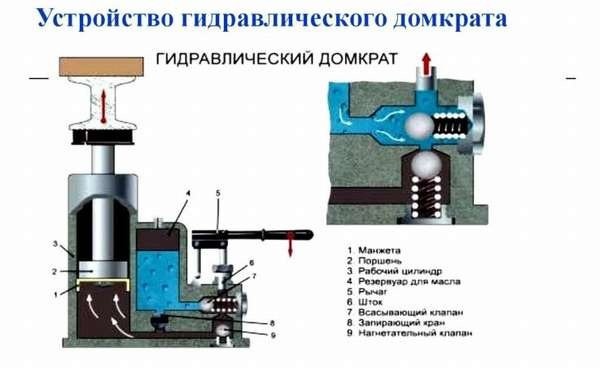

Конструкция и принцип действия

Ассортимент жидкостных подъемников включает впечатляющее количество вариантов, каждый из которых имеет свои особенности конструкции. Домкрат, бутылочный, ромбический, крюковой и другие гидравлические домкраты имеют свои собственные принципы подъема, но основная конструкция механизма остается неизменной. Создание высокого давления происходит в прочном герметичном резервуаре, в который выдвигается стержень, выполняющий роль упора, воздействующего на груз. Для лучшего понимания устройства перечислим его основные компоненты:

Поршень. Прочная основа для остановки, которая движется вместе с ней.
Цилиндр. Герметичный резервуар, в который закачивается жидкость.
Поршень насоса. Используется для перекачки масла из одной камеры в другую.
Насосная камера. Промежуточная деталь между жидкостной камерой и цилиндром.
Масляный резервуар. Также называется камерой рабочей жидкости. Содержит подачу жидкости для закачки в блок цилиндров.
Обратный клапан. Управляет движением перекачиваемой жидкости, позволяя ей двигаться только в одном направлении. Через этот клапан масло поступает в цилиндр, но не может его покинуть.
Рычаг. Оказывает давление на поршень насоса. Благодаря продуманному способу крепления он увеличивает силу давления в несколько раз.
Клапан сброса давления. Открывает и закрывает каналы между цилиндром и масляным баком. Он служит для нормализации давления и освобождения штока поршня.

Суть работы гидравлического механизма основана на вытеснении поршня из закрытой камеры. Тяга выталкивается маслом средней вязкости. В отличие от воздуха, жидкость не сжимается, что обеспечивает стабильное удержание грузов на необходимом уровне. В результате движения рычага насоса масло постепенно поступает в герметичный блок цилиндров, где оказывает давление на единственный движущийся элемент - поршень, заставляя его двигаться назад, чтобы освободить место для поступающей жидкости. Именно так работают гидравлические домкраты, поднимающие многотонные грузы путем плавного нагнетания жидкости в резервуар.

Устройство, особенности применения домкрата бутылочного типа

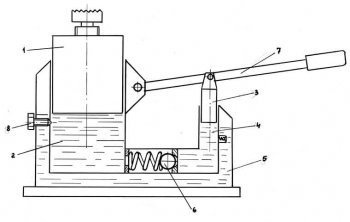

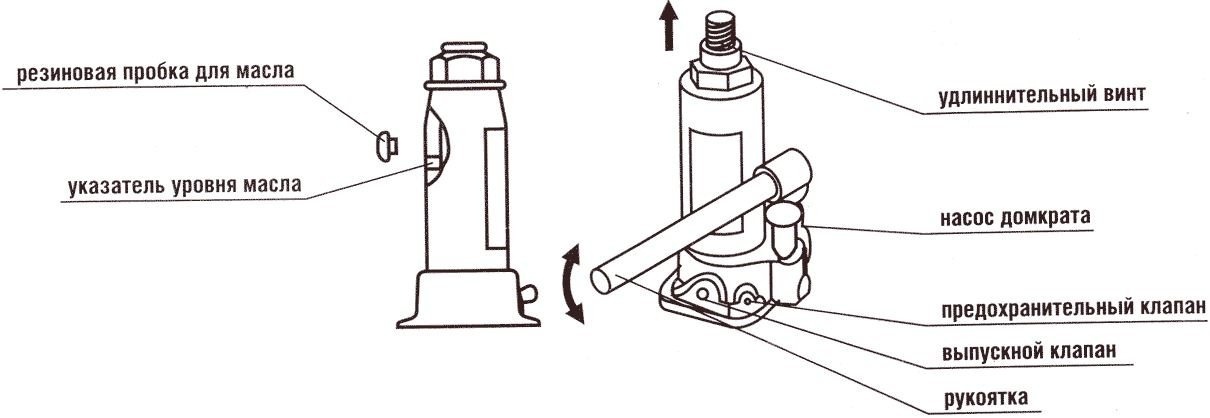

На рисунке показаны компоненты бутылочного домкрата.

Вся конструкция помещена в бак с гидравлическим маслом. В опущенном положении подъемная штанга полностью утоплена в корпус. Подъемная стрела является съемной и не занимает много места в транспортном положении. Благодаря этому домкрат легко помещается в багажник автомобиля.

ВАЖНО: Гидравлические домкраты бутылочного типа должны храниться в вертикальном положении. Невыполнение этого требования может привести к проливу рабочей жидкости на домкрат.

Навесное оборудование, способное поднять серьезный внедорожник (усилие 5 тонн), имеет размеры (включая незакрепленную ручку) не более 0,7-литровой винной бутылки. С этим может справиться один человек.

Преимущества:

Хорошие параметры безопасности - в случае отказа поднятый предмет не упадет внезапно или части инструмента не будут отброшены в сторону;
Долгий срок службы - кроме уплотнительных колец, подъемнику бутылок нечему изнашиваться;
Высокая надежность, так как отсутствуют вращающиеся или трущиеся детали
Высокая эффективность до 80%;
Простота эксплуатации и обслуживания;
Низкое усилие на рукоятке румпеля;
Плавная работа благодаря использованию жидкостей;
Точная регулировка высоты подъема;
Высокая гибкость в применении, не ограничивается автомобильным применением.

Недостатки:

Вес оснастки, включая рабочую жидкость, высок;
Высокая стоимость продукции.
Можно использовать только в вертикальном положении. Если он наклонен или поддерживается в горизонтальном положении, из гидравлической системы выйдет воздух и ее необходимо прокачать;
Высота корпуса лифта почти равна высоте подъема. Это характерно для одноболтовых конструкций; телескопические (многоболтовые) версии лишены этого недостатка. Это частично компенсируется удлинительным болтом, который можно выкрутить из стержня.

Из-за этого недостатка начальная высота подъема начинается с 20-25 см. Это ограничивает размер устройства;
Медлительность. Один цикл накачки работает только при малой высоте подъема. Чем выше грузоподъемность, тем больше движений кривошипа требуется для подъема;
Невозможность точного контроля высоты опускания груза;

При небольшой высоте старта (например, бортовые грузовики) используется автомобильный домкрат. Он работает по принципу рычажной системы и использует гидравлический цилиндр в качестве движущей силы обычного бутылочного домкрата.

Причины снижения эффективности функционирования домкрата

Прежде чем приступить к прокачке гидравлического оборудования, необходимо определить причины ухудшения его работы. Домкраты могут выйти из строя из-за попадания грязи и воздуха в рабочую полость инструмента. Процесс коррозии, который повреждает поверхность рабочего цилиндра, может ограничить возможности подъемника. Наиболее распространенными причинами необходимости подкачки домкрата являются:

Запчасти для гидравлических домкратов.

Загрязненное масло заливается в домкрат, вызывая повреждение механизма.
Большая нагрузка, вызывающая изгиб гидравлического штока;
внутренняя коррозия устройства;
появление воздушных пузырьков;

Чтобы избавиться от этих неисправностей, выполните определенный перечень работ в следующем порядке:

Аккуратно и полностью выкрутите крепежные винты.
Снимите клапан, отвечающий за процесс слива.
Снимите главный поршень и проверьте, не повреждена ли его поверхность.
Осмотрите оборудование для проверки состояния уплотнений и шариков на клапанах и замените их, если их состояние неудовлетворительное.
Промойте механизмы лифта, чтобы удалить мусор и посторонние частицы.
После сборки механизма залейте новое масло и накачайте домкрат.

Для обеспечения правильной работы гидравлического механизма используйте только указанный тип масла, иначе оборудование не будет работать на полную мощность.

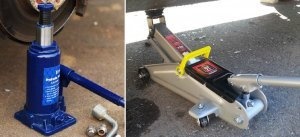

Виды гидравлических домкратов

Для различных сфер деятельности были созданы различные типы подъемного оборудования, отличающиеся удобством использования для конкретных и специфических видов работ. Гидравлические подъемники делятся на следующие типы:

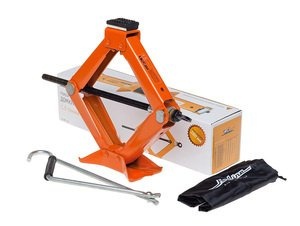

гибридные и ромбические - в основном используются в автомобильных мастерских. Это различные комбинации бутылочных домкратов и домкратов.
Подкатной домкрат - предназначен для подъема низкопрофильных грузов с небольшой высоты (например, с железнодорожных путей).
Подкатной домкрат - поднимается под грузом во время работы. Свое название он получил благодаря сходству с тележкой. Он управляется рычагом, вращение которого регулирует масляный клапан. Недостатком этого устройства является то, что работать с ним можно только на твердой и ровной поверхности;
Самый распространенный тип - открывалка для бутылок. Эти устройства с различными модификациями могут поднимать грузы от 2 до нескольких сотен тонн. Они очень популярны среди водителей и используются практически во всех сферах экономики. Бутылочные домкраты делятся на одноштоковые и двухштоковые. Одноштоковые бутылочные домкраты могут работать только вертикально, двухштоковые - в любом направлении;

Прокачка домкрата

Профилактическое обслуживание лифта - это превентивная мера, направленная на предотвращение поломки лифта. Профилактическое обслуживание должно проводиться через регулярные промежутки времени.

Зачем нужна прокачка?

Количество операций технического обслуживания зависит от частоты использования лифта. В гаражах эту процедуру можно проводить раз в несколько недель, но в гаражах или там, где устройство используется редко, можно ограничиться двумя разами в год.

Профилактическое обслуживание требуется, если:

Чрезмерное загрязнение в масле. Инородные загрязнения могут снизить производительность устройства и привести к серьезным повреждениям.
Появление воздушных пузырьков. Пузырьки в масле указывают на то, что в систему попал воздух. Хотя воздух редко попадает в поршень, его тоже нужно проверить.
Снижение фактической грузоподъемности. Если подъемник не может поднять заявленный вес, стоит провести техническое обслуживание или вернуть подъемник в мастерскую для повторной сборки.

Современные лифты поставляются в цельном виде, поэтому их не всегда можно восстановить. Даже если ремонт устройства невозможен, откачка системы - отличное решение.

Порядок выполнения работ

Промывка осуществляется в несколько этапов. Сначала открутите клапан и выньте пробку из масляного бака. Перед промывкой рекомендуется заменить масло, поэтому старое масло необходимо слить.

Масло следует сливать до тех пор, пока в устройстве не останется только воздух. Эта манипуляция предотвратит дальнейшие повреждения, которые могут быть вызваны остаточным загрязнением.

В зависимости от пожеланий владельца, внутренние поверхности могут быть очищены специальными средствами. Такая специальная промывка удаляет отложения и продлевает срок службы домкрата.

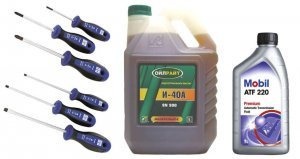

Следующий шаг - заполнение смазкой. Существует два типа масла для гидравлических домкратов. Масло летнего типа хорошо работает в теплую погоду, но может не так хорошо работать зимой. Если домкрат постоянно используется в помещении, где средняя температура не опускается ниже нуля, можно смело использовать летнее масло. Если гидравлический домкрат используется в суровых условиях, позаботьтесь о защите конструкции и долейте зимнее масло.

Масло заливается в цилиндр до полного заполнения, при этом поршень находится в самой нижней точке.

На этом этапе работа считается завершенной, но лучше сразу подкачать домкрат. Для этого открывается масляный клапан и устройство энергично прокачивается с помощью рычага или педали.

Поскольку неисправные прокладки сальников часто являются причиной неисправностей, приводящих к завоздушиванию системы, их следует немедленно заменить. Не полагайтесь на их целостность, так как незначительные дефекты практически невозможно обнаружить.

Какие виды гидравлических домкратов существуют?

Существует 6 основных типов гидравлических домкратов. Все разновидности очень просты в использовании, но из-за своих особенностей они не везде распространены. Гидравлический домкрат бутылочного типа - самый распространенный тип, поскольку он небольшой и хорошо выполняет свою работу.

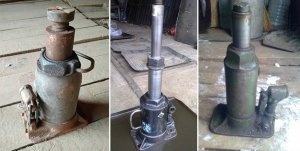

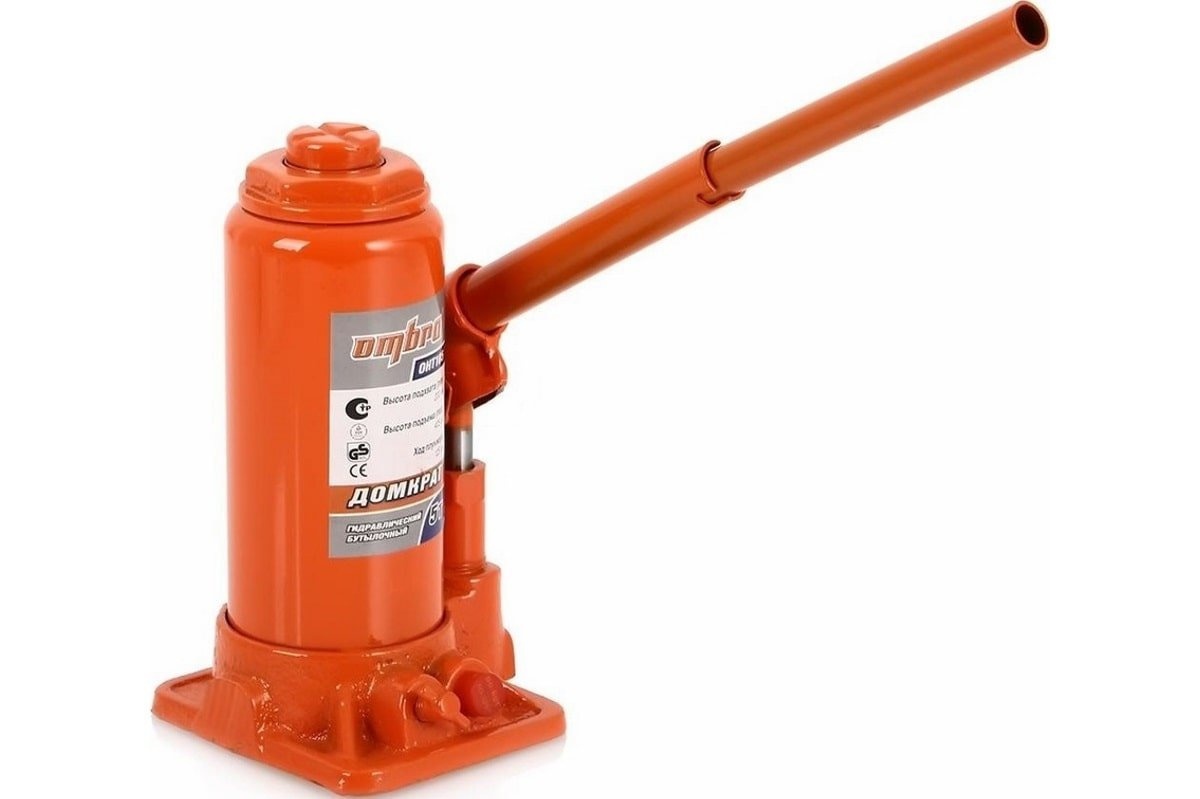

Бутылочный домкрат

Конструкция аппарата довольно проста, но устройство способно поднимать от 2 до 100 тонн. Из-за небольшого размера корпуса и специфического внешнего вида это устройство получило прозвище bottle jack. Компактные размеры позволяют перевозить домкрат в багажнике автомобиля и использовать его в любых условиях.

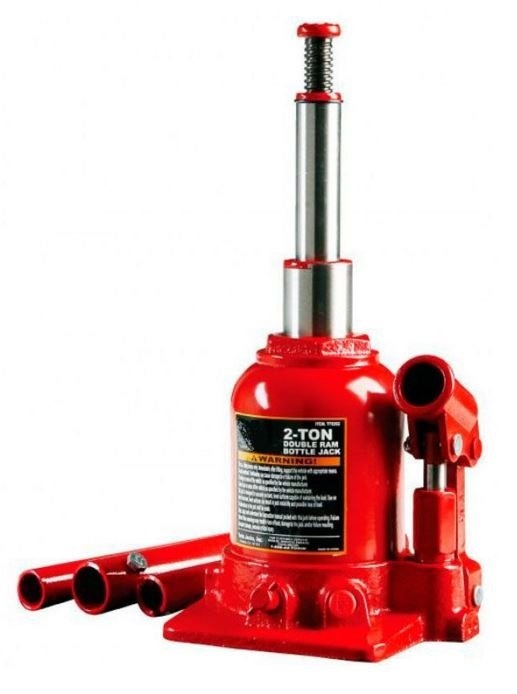

Одноштанговое оборудование является наиболее распространенным среди водителей, но оно имеет низкую высоту подъема.

Профессиональные мастерские или те, кто заинтересован в подъеме грузов на большие расстояния от земли, могут использовать двух- или трехсекционную конструкцию.

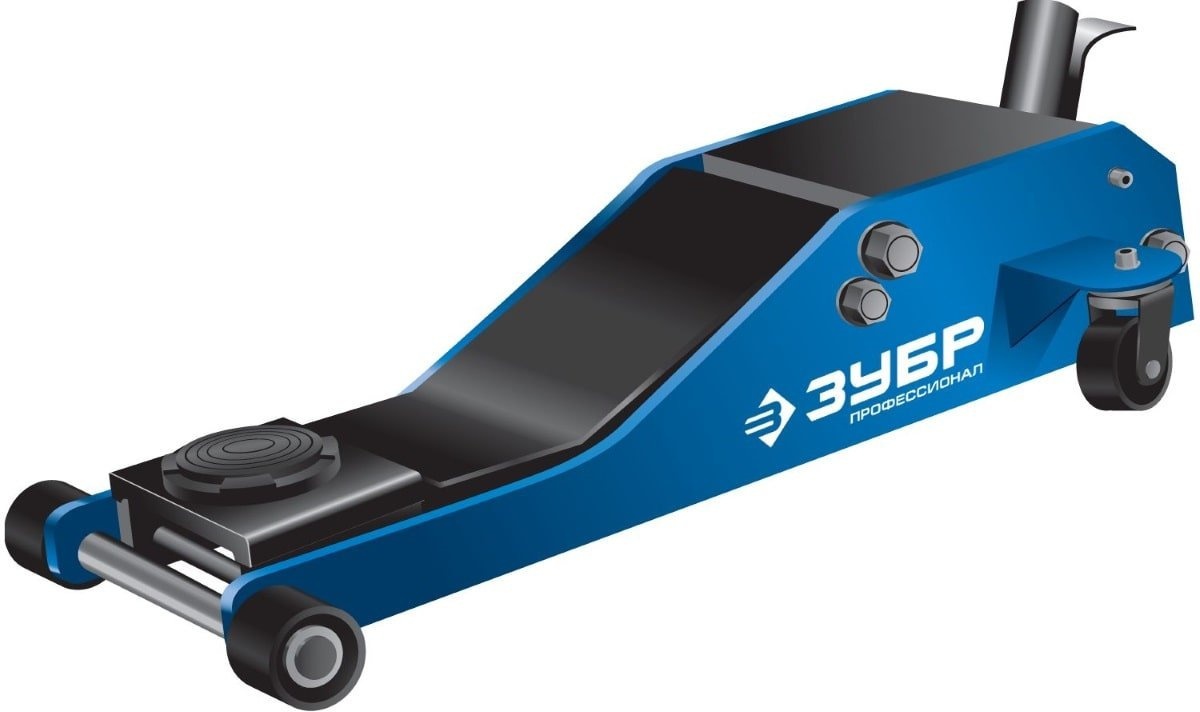

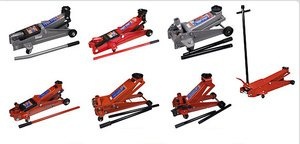

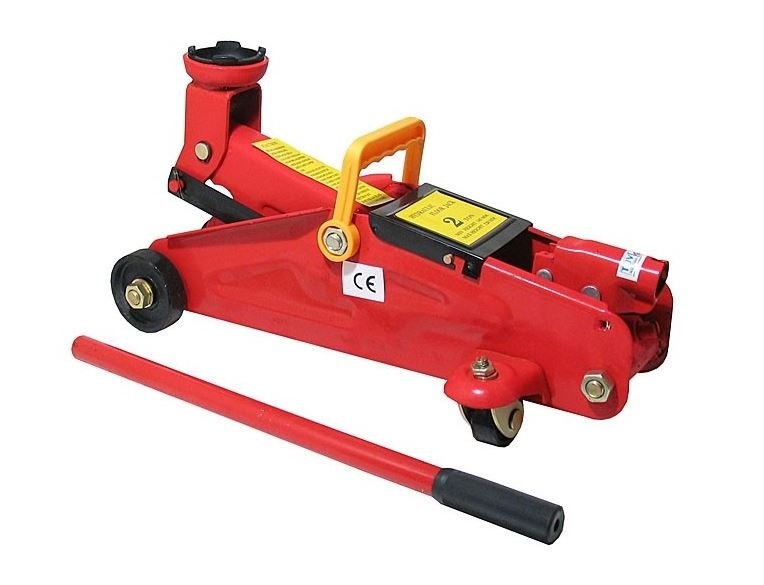

Подкатной домкрат

Очень похожая на тележку, она имеет 4 колеса, которые очень удобны для перемещения по мастерской. Устройство имеет два цилиндра, которые сообщаются друг с другом через два клапанных канала. Устройство очень полезно для подъема автомобиля в мастерской или других грузов. Основным недостатком домкрата является его неспособность работать в полевых условиях и на неровной поверхности.

Гибридные домкраты

Существуют домкраты, сочетающие в себе функции домкратов и бутылочных домкратов. Благодаря двум грузовым площадкам домкрат хорошо работает в любых условиях местности. Домкрат управляется с помощью ножной педали и рычага, что облегчает работу бригадира.

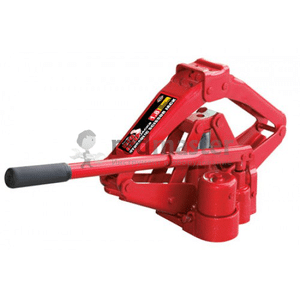

Ромбовый домкрат

Хотя устройство довольно редкое, его функциональность впечатляет. Подъемная платформа выглядит как бриллиант, отсюда и название устройства. Устройство хорошо справляется с тяжелым подъемом и выдерживает нагрузку до 50 тонн. Все несущие компоненты соединены шарнирами, поэтому надежность устройства может быть проверена годами. Устройство компактно и легко транспортируется в нужное место.

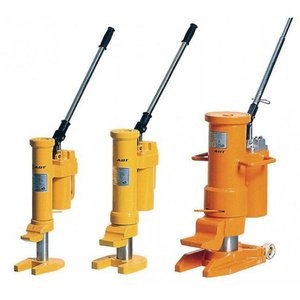

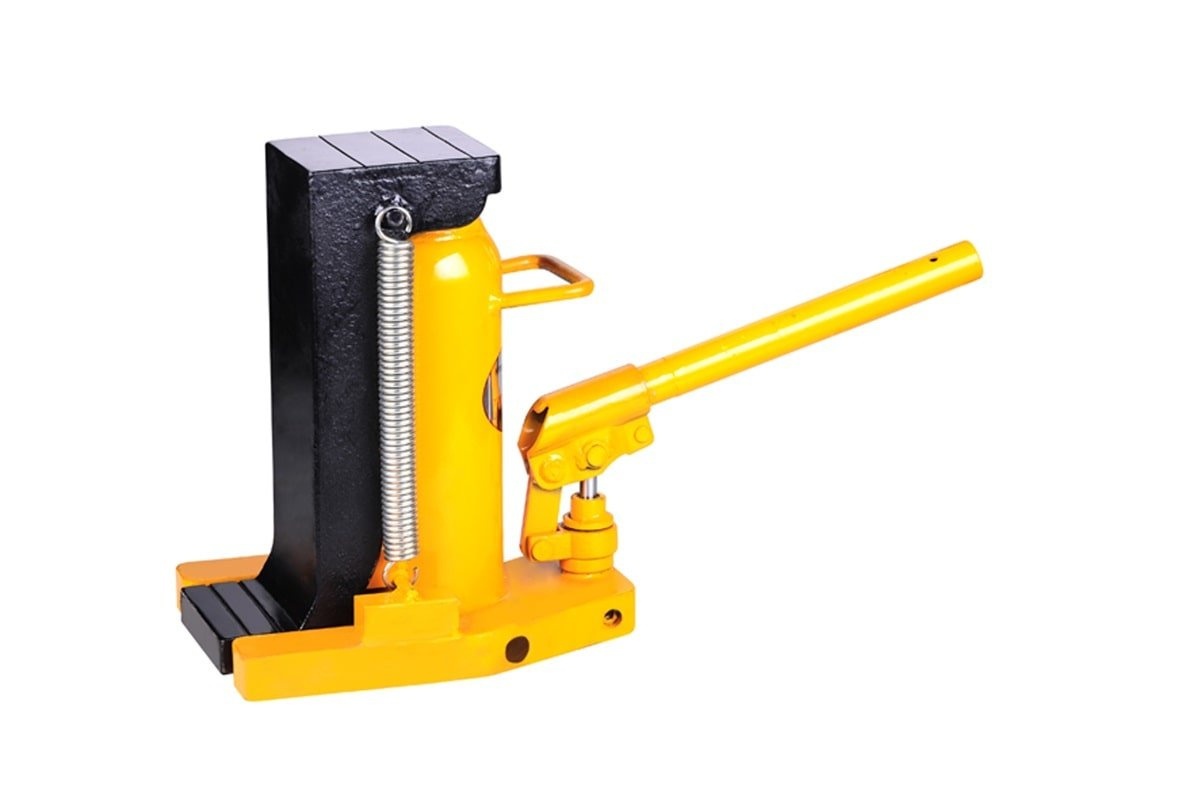

Зацепной домкрат

Устройство очень похоже на бутылочный домкрат, но отличие заключается в способности поднимать автомобили с низким дорожным просветом.

Плюсы и минусы гидравлических домкратов

Преимущества:

Способность переносить грузы весом до 200 тонн.
высокий уровень эффективности - около 80%;
простота эксплуатации и обслуживания;
высокая выходная мощность;

Недостатки:

довольно дорого;
они чаще ломаются и дороже в ремонте, чем их механические аналоги.
Транспортировать и хранить можно только в вертикальном положении, иначе произойдет утечка рабочей жидкости;
запрещается поднимать грузы с небольшой высоты;
нельзя устанавливать на пониженный уровень нагрузки;
Постоянный контроль и техническое обслуживание: доливка масла, замена сальников и прокладок;
Они работают довольно медленно, циклами, каждый раз поднимаясь на небольшую высоту;

Причины неисправностей

При интенсивном использовании лифтов основными причинами отказов являются большие перегрузки при подъеме груза или выход из строя гидравлики. Перегрузка обычно приводит к изгибу упорного стержня. В результате стержень не может пройти через муфту и застревает в ней. В случае такого типа поломки ремонт заключается в замене деформированного стержня. Его нельзя выпрямить самостоятельно, так как он изготовлен из особого вида высокопрочной стали.

Выход из строя гидравлической системы происходит в основном по двум причинам:

Для нормальной работы он должен использоваться только в вертикальном положении (это относится к хранению и транспортировке). Неправильное использование приводит к утечке машинного масла и попаданию воздуха в систему. Работа лифта с воздухом приводит к замедлению машины. Со временем он полностью перестанет поднимать груз;
Внутренние детали гидравлической системы подвержены ржавлению, что задерживает свободное движение системы. Уплотнения или шарики в клапанах изнашиваются, что приводит к ухудшению потока масла в устройстве.

Как прокачать гидравлический домкрат

Чтобы приступить к описанию этого процесса, необходимо начать с определения самого термина "накачка" применительно к гидравлическому домкрату. Это часто используемое слово относится к перечню действий по удалению воздуха из системы инструмента. Важной частью этой деятельности является откачка, откуда и происходит термин "откачка". Это определение не совсем точное, так как перекачивание можно проводить и без насоса.

Это очень специфично. У вас старый или новый домкрат с явными признаками удушения (уменьшение пропускной способности ограничителя, уменьшение веса поднимаемого груза и в целом снижение эффективности). Вам понадобится стандартный набор бытовых инструментов и 200-300 мл жидкости, чтобы вернуть оборудование в рабочее состояние. Лучше использовать специальное гидравлическое масло или шпиндельное масло I20A. Вы можете использовать другие марки (I30, I40, ВМГЗ) или даже смазочную жидкость, если смесь не слишком густая. Воду и другие смеси, категорически запрещено использовать.

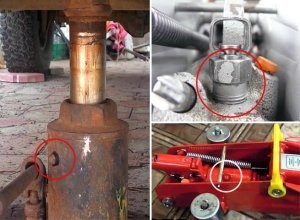

Первое, что необходимо сделать, это найти заливное отверстие, которое плотно закупоривается резиновой пробкой. Бутылочные подъемники и подъемники имеют это в верхней части корпуса цилиндра. В зависимости от модели штекер может быть утоплен в корпус или выступать, окрашен в общий или контрастный цвет. Найдя отверстие, осторожно выкрутите его, не повредив пробку.

(2) Если домкрат старый и использовался с перерывами более нескольких лет, старое масло следует полностью слить. Чтобы полностью удалить все остатки, открутите перепускной клапан и опустите поршень насоса. Для промывки можно использовать специальную жидкость, парафин или масло, которое вы планируете заливать. Просто залейте смесь в отверстие, закройте клапан, качайте, пока шток поршня не поднимется вверх, откройте клапан, вручную опустите шток поршня и повторите эту последовательность еще несколько раз. Затем слейте жидкость, как описано выше. Если домкрат новый, сливать масло не нужно. 3.

Для закачивания жидкости в корпус домкрата лучше всего использовать обычный шприц. Налейте масло в небольшую емкость с широким горлышком, установите орудие в рабочее положение (бутылочные домкраты вертикально, роликовые домкраты горизонтально) и заполните масляный резервуар до максимального уровня.

Когда корпус заполнится маслом, закройте перепускной клапан (если он был открыт) и закачайте смесь в блок цилиндров до максимального подъема упора. Затем закройте клапан, вручную опустите шток и повторите эту последовательность еще несколько раз. В то же время заливное отверстие должно быть открыто. Можно использовать аналогичную технику для накачивания домкрата, а также других гидравлических домкратов.

(5) Если вышеуказанные меры не принесли серьезных результатов, можно попробовать ослабить стопорный винт на несколько оборотов, вручную поднять домкрат на максимальную высоту (не насос) и быстро опустить его. Повторите это несколько раз, каждый раз уменьшая высоту удлинения стебля примерно на 1 см, пока не достигнете исходной точки. Этот метод позволит вам выгнать воздух прямым действием.

Если вы хотите лучше понять и детально разобраться, как накачать гидравлический домкрат бутылочного типа, видео ниже максимально подробно расскажет вам об этом процессе.

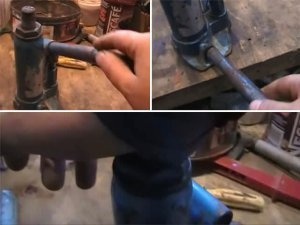

Ремонт и прокачка

Для ремонта или обслуживания гидравлического домкрата его необходимо сначала разобрать. Первое, что необходимо сделать, это слить воду из домкрата. Масло сливается через маслозаливную пробку, но в моделях без маслозаливной пробки масло сливается через перепускной клапан.

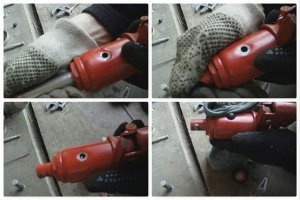

Для этого открутите верхнюю шестигранную гайку и полностью открутите нижний кран. После снятия корпуса проверьте состояние нижнего уплотнительного кольца, которое предотвращает утечку масла из корпуса устройства. Затем открутите рабочий цилиндр и извлеките поршень из его основания. Затем проверьте состояние стенок цилиндра и уплотнительного кольца поршня. Если стенки цилиндра покрыты ржавчиной, их необходимо отшлифовать и отполировать.

Теперь проверьте состояние спускового поршня (плунжера) и его уплотнительных колец. Также проверьте оси, шток поршня и корпус рычага. Они должны быть без трещин, вмятин и т.д. Все клапаны должны быть промыты, после чего устройство можно собирать. Перед заполнением рабочей жидкостью необходимо промыть гидравлические линии промывочной жидкостью.

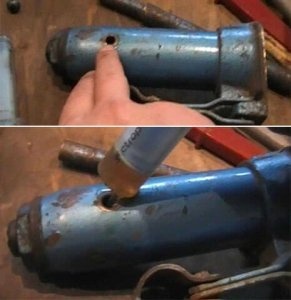

Оно заливается через заливное отверстие на боковой стороне корпуса, заполняя масляный бак до горловины. Используйте рычаг для откачки. Когда промывка начинает поступать в масляный бак, весь воздух удаляется из системы. Рекомендуется дважды промыть домкрат, а затем полностью слить жидкость.

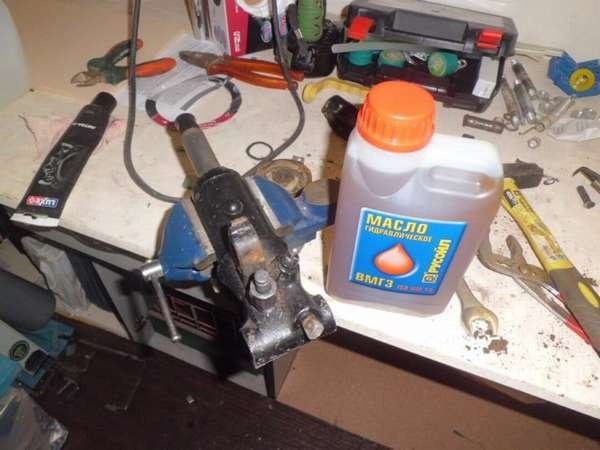

Можно заливать новое масло. Лучше приобретать марку у производителя. При полностью опущенной рукоятке заранее долейте топливо и периодически доливайте его по мере прохождения масла через систему. При перекачке убедитесь, что в заливной горловине нет пузырьков воздуха, и закройте крышку. Розетка готова к дальнейшей работе.

Ремонт, замену масла и техническое обслуживание домкрата можно выполнить своими руками. Если вам не нужны запасные части, это будет приятно и очень дешево. Ваш отремонтированный домкрат прослужит вам долгое время.

Как залить масло?

Гидравлическое масло заливается через горловину на боковой стороне корпуса. Это также уровень. Плунжер разгружен, и внутри корпуса нет давления. Затем необходимо накачать гидравлический домкрат. Это простая, но ответственная процедура.

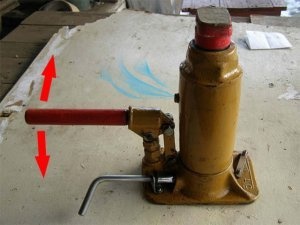

После заливки шток должен быть поднят на максимальную высоту (без нагрузки). Розетка располагается горизонтально, вилкой вверх. Пробка ослабляется, и шток энергично проталкивается в цилиндр. Большая часть воздуха вытесняется в резервуар с жидкостью.

Затем плотно закройте пробку и выполните несколько (до 20) полных циклов подъема на максимальную высоту с грузом 30-50 кг и опускания штанги. Затем выполните пробный подъем с увеличенной нагрузкой (100-500 кг). Если домкрат не "держит" груз, прокачку необходимо повторить.

Какое масло следует использовать? Тот, который указан в сертификате изделия или в руководстве пользователя. Если вы потеряли документы, найдите информацию на сайте производителя. Опытные техники советуют использовать так называемое "старое масло". Это относится только к старым моделям.

ВАЖНО: Категорически запрещается использовать так называемое отработанное масло в качестве гидравлического масла.

Все еще есть вопросы? Посмотрите это видео о ремонте 12-тонного гидравлического бутылочного домкрата.

Технология прокачивания гидродомкрата

Промывка гидравлического инструмента начинается с промывки механизма гидравлического инструмента.

Промывка орудия обеспечивает его правильную работу. Во время работы загрязнения попадают в различные части механизма внутри приспособления, что может привести к серьезным повреждениям, вплоть до выхода приспособления из строя.

После слива рабочей жидкости бак заполняется промывочной жидкостью. Для удаления любых загрязнений из устройства используется специальная промывочная жидкость. После удаления загрязнений промывочная жидкость сливается, а резервуар заполняется рабочей жидкостью. Процесс циркуляции всасывает рабочее масло из промывочного бака в рабочую полость, что происходит быстро и не занимает много времени.

Этот процесс постепенно вытесняет воздух из рабочей полости. Операцию продувки следует повторять до тех пор, пока все пузырьки воздуха не будут удалены из резервуара. Замена рабочей жидкости и промывка навесного оборудования должны производиться в полном соответствии с инструкциями, поставляемыми производителем вместе с навесным оборудованием. Это связано с тем, что конструкция гидравлического приспособления отличается способом замены жидкости.

По окончании работы закройте перепускной клапан и отверстие масляного бака.

Советы по эксплуатации

Секрет безотказной и долговечной работы любого инструмента доступен каждому, кто хочет сохранить его бесперебойную работу на долгое время. Современные инструкции по технике безопасности и эксплуатации, основанные на совместном ноу-хау производителей машин и пользователей техники, установили стандарты. Если следовать конкретным и довольно простым рекомендациям, домкрат долгое время не будет нуждаться в подкачке, а удобство использования инструмента всегда будет на высоте.

Во избежание коррозии не допускайте контакта домкрата с водой. Если на разъем попала грязь или влага, вытрите ее сухой тканью.
Периодически смазывайте подвижные части конструкции, такие как крепление рычага и поршень насоса, а также удлинительный болт. Последние два компонента должны быть опущены после работы. Хранение гидравлического домкрата с поднятым винтом и поршнем насоса может привести к коррозии.
Чтобы опустить шток домкрата, осторожно поверните перепускной клапан, не более чем на 1 оборот. Медленное открытие канала не позволит жидкости быстро перетекать в другой резервуар и опускать груз без рывков.
Превышение допустимой нагрузки в 9 случаях из 10 приведет к повреждению устройства. Также следует избегать пиков, а диапазон поднимаемых грузов должен быть ограничен 95% от заявленной производителем грузоподъемности.
Подъемник следует устанавливать только на ровной и твердой поверхности. Подъем груза с неустойчивой точкой опоры увеличивает вероятность поломки, которая может иметь неприятные последствия для объекта, инструмента и оператора.
При подъеме убедитесь, что колеса зафиксированы ручным тормозом или противооткатными упорами.
Во избежание утечки жидкости домкрат следует транспортировать в рабочем положении. Бутылочные и бутылочные домкраты должны транспортироваться вертикально, роликовые домкраты - горизонтально.
