Что такое гидравлические прессы?

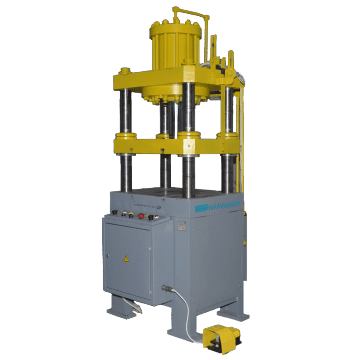

Гидравлические прессы

Гидравлический пресс - это машина для прессования, использующая гидравлическое давление или давление жидкости через цилиндр для приложения силы к объекту.

Гидравлические прессы работают на основе принципа Паскаля, который гласит, что давление в замкнутой системе действует с одинаковой силой на все участки.

Являясь самым распространенным и наиболее эффективным типом промышленных прессов, гидравлические прессы обладают высокой подъемной или сжимающей силой, которую невозможно достичь с помощью пневматических или механических прессов.

Применение гидравлических прессов

Гидравлические прессы производятся для того, чтобы производители могли прессовать металлический материал в различные готовые детали. Они также могут выполнять другие процессы обработки металлов давлением, такие как зажим, ковка, штамповка, вырубка, формовка, глубокая вытяжка и заготовка.

Некоторые из отраслей промышленности, в которых гидравлические прессы используются в наибольшей степени: автомобильная, упаковочная, бытовая (например, детали микроволновых печей, посудомоечных машин, холодильников и т.д.), керамическая, аэрокосмическая, военная и оборонная, пищевая, целлюлозно-бумажная и др.

Типичные области применения гидравлических прессов включают производство банок для напитков и автомобильных деталей.

История гидравлического пресса

Гидравлический пресс был изобретен в Англии в 1795 году Джозефом Брамахом, который занялся исследованием жидкостей после того, как разработал смывной туалет. По этой причине гидравлические прессы иногда называют прессами Bramham. В основу своего изобретения он положил концепцию, известную как принцип Паскаля или закон Паскаля, который поддерживает постоянное давление во всей замкнутой системе.





Брэм изобрел гидравлический пресс в то время, когда их было очень мало. Тем самым он проложил путь для последовавших за ним инженеров-гидротехников. Те, кто последовал за ним, с тех пор изобрели десятки вариаций оригинальной модели Gate.

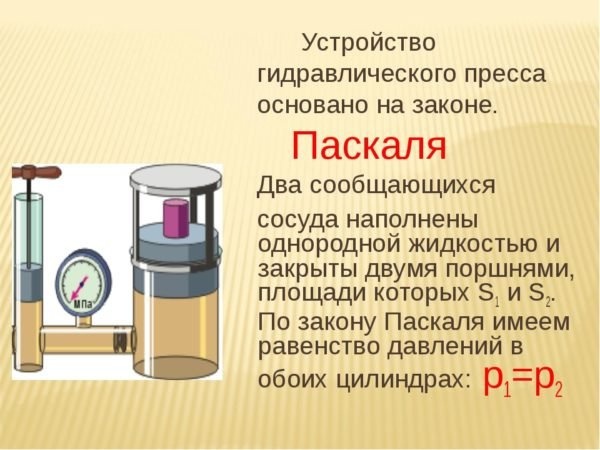

Как работает гидравлический пресс?

Гидравлический пресс работает путем нагнетания гидравлического масла в небольшой цилиндр двойного действия (рабочий цилиндр) с помощью гидравлического насоса или рычага.

Внутри этого гидроцилиндра находится подвижный поршень, который действует на жидкость как сжимающая сила. Он выталкивает ее через трубку в цилиндр большего размера (главный цилиндр), где жидкость снова сжимается большим поршнем.

Поршень большего размера выталкивает жидкость обратно в цилиндр меньшего размера. По мере движения жидкости вперед и назад давление нарастает до такой степени, что может соприкасаться с опорой, опорной плитой или матрицей и прижиматься к ним. Когда это происходит, материал деформируется в желаемую форму изделия.





Для предотвращения перегрузки, при достижении необходимого давления жидкость приводит в действие клапан, который меняет давление на противоположное. В этой конструкции пресса нет необходимости в сложной системе направляющих, поскольку штамп сам направляет пресс.

Типы гидравлических прессов

Платформенный пресс

Существует множество различных типов гидравлических прессов; каждый из них имеет свой набор применений, хотя некоторые из них пересекаются. Прессы, в которых используется поршень и твердая устойчивая поверхность, называются плиточными прессами.

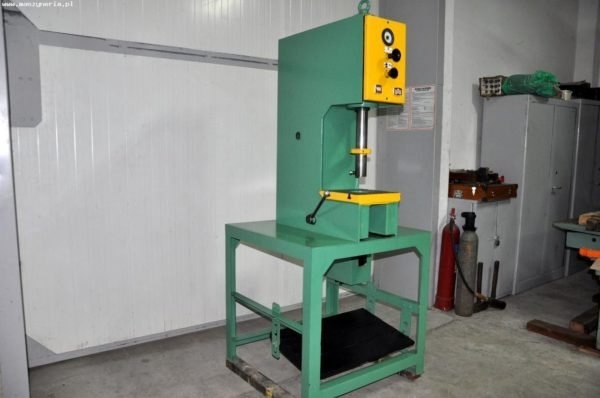

Гидравлический пресс с С-образной рамой

С-образная рама гидравлического пресса получила свое название благодаря своей форме; эта рама узкая, но прочная и позволяет прессу занимать меньше места на полу, чем другие. Как прессы, которые могут быть спроектированы для ручного или автоматического использования, прессы с С-образной рамой могут использоваться для различных промышленных операций, включая формовку, правку, вырубку, штамповку, вытяжку и клепку.

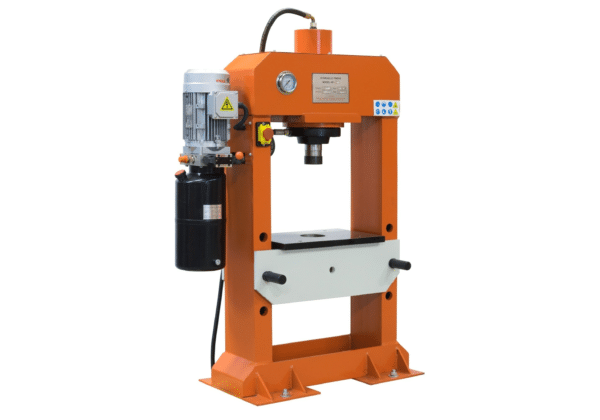

Гидравлический пресс с Н-образной рамой

Пресс с Н-образной рамой также назван по имени его рамы; это сварной пресс с Н-образной рамой. Как и прессы с С-образной рамой, этот тип пресса используется для таких промышленных применений, как штамповка, обжим, гибка, пробивка и обрезка. Однако, в отличие от С-образной рамы, Н-образная рама может выполнять несколько операций.

Экструзионный пресс

Экструзионные прессы - это тип пресса, который используется металлургами и другими производителями для экструзии деталей и изделий. Экструзия - это процесс, при котором пресс продавливает матрицу через материал, создавая заданный профиль поперечного сечения.

Ламинирующий пресс

Ламинационные прессы - это компрессионные прессы с ручным управлением и двумя отверстиями, называемыми плитами. Одна из них используется для нагрева, а другая - для охлаждения, что ускоряет процесс ламинирования за счет одновременного охлаждения одной пластины и нагрева другой.

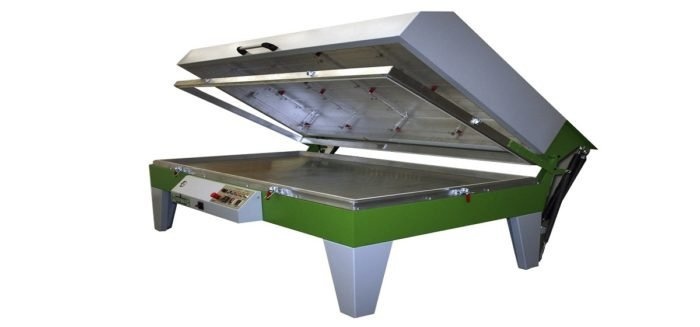

Вакуумный пресс

Вакуумные прессы имеют несколько специализированных применений, таких как нанесение пленки на различные материалы, а также герметизация слоев пластика для электронной промышленности, производства кредитных карт и удостоверений личности.





Прессы для тиснения

Прессы для тиснения, как и прессы для ламинирования, имеют специализированное применение и используются для двух основных целей: формовка или резка материалов путем деформации штампами для металлообработки или в автомобильной промышленности.

Трансферные прессы

Трансферные прессы работают за счет автоматической подачи плоских кусков пластика, резины или металла в правый конец пресса. Затем пальцы подающего стержня захватывают заготовку и перемещают ее от штампа к штампу. Они используются для штамповки и формовки пластмассовых, резиновых и металлических деталей, например, в медицинской и аэрокосмической промышленности.

Листогибочный пресс

Листогибочный пресс используется для гибки, сгибания или другой холодной обработки листового металла. Обычно он состоит из двух С-образных рам с каждой стороны, подвижной балки сверху и нижнего инструмента, установленного на столе.

Гидравлический пресс отличается от других типов прессов тем, что он имеет два синхронизированных гидравлических цилиндра на С-образной раме, которые перемещают балку. В автоматическом режиме этот тип пресса известен как листогибочный пресс с ЧПУ.

Гидравлический ковочный пресс

Кузнечные прессы используются исключительно для обработки металла. Они прессуют блоки металла в форму, используя закрытые или открытые формы, силу, давление и иногда тепло. Эта комбинация растягивает металл до предела текучести без разрывов и трещин. Кузнечные прессы наиболее популярны в автомобильном производстве.





Негидравлические прессы

Стандартный промышленный гидравлический пресс является разновидностью механического пресса. Прессы могут быть пневматическими, гидравлическими или механическими. Альтернативой гидравлическим прессам являются механические прессы, электрические прессы и пневматические прессы.

Механический пресс

Механические прессы приводятся в движение маховиком, который накапливает энергию, а затем отдает ее главному ползуну с помощью таких механизмов, как кривошип, эксцентрик, ручка или переключатель. В механическом прессе ход ползуна регулируется в дневное время.

 Горки также классифицируются по количеству направляющих или поршней, которые могут быть одинарного, двойного или тройного действия.

Полностью электрические прессы

Полностью электрические прессы - относительно новое изобретение, предлагающее более эффективные системы привода благодаря механическому соединению между приводом и приводным двигателем. Это позволяет контроллеру подавать сигнал на определенную скорость двигателя.

 Если двигатель не перегружен, эта скорость будет достигнута. Кроме того, устранение колебаний в гидравлической жидкости полезно, поскольку гидравлическая жидкость меняется со временем, а температура может меняться даже в течение одного дня.

Пневматический пресс

Пневматические прессы имеют схожие с гидравлическими прессами области применения, включая прошивку, металлообработку, обжим, штамповку, гибку и пробивку. Их рабочий цикл может достигать 400 ударов в минуту.

Даже при высокой скорости хода пневматические прессы могут обеспечивать контролируемую скорость потока, что делает их идеальными для применения в тех случаях, когда скорость потока материала или скорость поршня имеют решающее значение.

 Пневматические прессы не преобразуют вращательное движение в линейное, поэтому они имеют меньше движущихся частей, чем гидравлические или машинные прессы.

Пневматические прессы, однако, используют сжатый воздух для создания движения и не способны создавать чрезвычайно высокое давление, как гидравлические прессы.

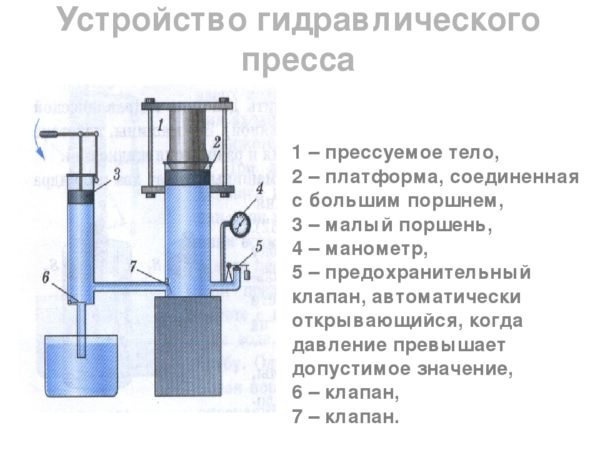

Устройство гидравлического пресса

Базовая конструкция гидравлического пресса состоит из основных компонентов, используемых в гидравлической системе, и состоит из набора цилиндров двойного действия, поршней, также известных как штоки, гидравлических линий и неподвижной опоры или штампа.





Один цилиндр маленький, а другой большой. Эта пара называется цилиндром и главным цилиндром соответственно.

Поршни - это механические устройства, которые обеспечивают толкающее или движущее движение. Наконец, наковальня или штамп - это предварительно отформованная часть, которая придает подложке окончательную форму.

Преимущества гидравлических прессов

Сила, достигаемая с помощью гидравлических прессов, не имеет аналогов; такая же сила не может быть достигнута с помощью механических или пневматических прессов. Однако это не единственные преимущества гидравлических прессов. Другие включают:

• Контроль и гибкость - вы можете контролировать и регулировать многие вещи на гидравлическом прессе в соответствии с вашими потребностями. Примеры включают: время задержки давления, направление, силу удара, скорость и сброс силы.
• Работа на полный ход - в отличие от прессов, которые передают полную мощность только снизу, гидравлические прессы могут передавать полную мощность в каждой точке хода. Это избавляет от необходимости приобретать излишне тяжелый пресс, например, 200-тонный, только для того, чтобы обеспечить меньшее усилие, например, 100 тонн, на весь ход. Это преимущество особенно полезно при покраске.
• Длительный срок службы станка - встроенная защита от перегрузки также благоприятно сказывается на инструментах. Поскольку давление всегда одинаково, нет опасности повреждения инструментов из-за перегрузки. Отсутствие толчков, вибраций и ударов продлевает срок службы вспомогательного оборудования, такого как листогибочные прессы и защитные кожухи станков.
• Простота использования и встроенная безопасность - гидравлический пресс, рассчитанный на нагрузку не более 100 тонн, будет оказывать такое высокое давление независимо от ошибок настройки. В этом отношении он надежен. Кроме того, оператору не нужно беспокоиться о перегрузках, поломках штампа и отказах пресса. Эти прессы сконструированы таким образом, что когда гидравлический пресс достигает заданного давления, он открывает предохранительный клапан на этом пределе, поэтому риск перегрузки отсутствует.
• Низкие первоначальные инвестиции и эксплуатационные расходы - поскольку гидравлические прессы просты и имеют мало движущихся частей, они недороги в приобретении и просты в обслуживании и устранении неполадок, особенно по сравнению с другими доступными вариантами. Если какие-либо детали выйдут из строя, их можно легко заменить, не разбирая машину. Кроме того, гидравлическое оборудование и расходные материалы легко доступны по всему миру, что означает для вас меньшее время простоя и меньшие затраты на техническое обслуживание.
• Низкий уровень шума при работе - Поскольку гидравлические прессы не имеют летающих колес или множества движущихся частей, они производят гораздо меньше шума, чем механические прессы. Фактически, современные гидравлические прессы с правильно установленным насосным агрегатом превышают действующие федеральные стандарты по регулированию шума.

Нагрузки гидравлических прессов

Большинство машин предназначены для перевозки очень тяжелых грузов, измеряемых в тоннах. Однако производители гидравлических прессов имеют полный контроль над этим и могут проектировать прессы для работы с грузами любого размера.

Например, хотя они могут проектировать прессы, способные выдерживать нагрузку до 3500 тонн, они также могут проектировать машины с нагрузкой всего 15 тонн.

Прессы, как правило, изготавливаются из нержавеющей стали и других прочных материалов, таких как высокопрочные стальные сплавы, алюминий и латунь.

Они доступны в конфигурациях как с одной, так и с несколькими станциями. Одностанционные прессы состоят из одного набора прессовых инструментов, штампа и пуансона, расположенных на столе.

Многопозиционные прессы имеют несколько наборов пресс-инструментов, которые либо выполняют одну и ту же операцию с несколькими материалами, либо выполняют различные операции прессования с материалами по мере их перемещения между стадиями.

Для индивидуальной настройки машины производители могут изменить предельный тоннаж пресса, увеличить или уменьшить длину до мм, увеличить или уменьшить изгиб до мм, форму штампа, тип гидравлической жидкости и многое другое.

Стандарты безопасности и соответствия

Что нужно учитывать

Техническое обслуживание играет большую роль в поддержании оптимальной и эффективной работы гидравлического оборудования. Соблюдайте следующие меры предосторожности, чтобы сохранить оборудование в наилучшем состоянии.

• Проверка электронных компонентов машины . Наиболее распространенные электронные проблемы в гидравлических прессах связаны с катушками и реле. Помните, что срок их службы ограничен, и время от времени их необходимо заменять. (Срок службы катушек составляет 3 миллиона ходов, а реле рассчитаны на 1 миллион ходов). Замена снижает усилия по устранению неисправностей и сокращает время простоя. Ведите учет с помощью счетчика моточасов и счетчика циклов, которые не сбрасываются, так как они помогают в обслуживании машины.
• Не превышайте предельные нагрузки - это очень просто; не используйте большую нагрузку, чем та, на которую рассчитан пресс. Если вы превысите предел тоннажа гидравлического пресса, вы рискуете снизить нагрузку на машину, сломать ее или даже травмировать рабочих.
• Поддерживайте масло и температуру во время работы - Самый простой способ продлить срок службы гидравлического пресса - это поддерживать масло и его температуру во время работы. Если ваша прессовая машина работает с низким уровнем масла и/или загрязненным маслом, вы рискуете повредить ее или сократить срок ее службы. Лучший способ определить наличие загрязнения в масле - взять пробы масла. Если в масле присутствуют частицы грязи, фильтр следует заменить. В идеале рабочая температура пресса составляет около 120°C; если она выше этого значения, работа машины начинает нарушаться. Для поддержания оптимальной температуры используйте воздушные и водяные охладители. Убедитесь, что эти устройства обслуживаются должным образом, особенно радиатор, который имеет тенденцию накапливать грязь.
• Убедитесь, что машина хорошо смазана. Для обеспечения бесперебойной работы и снижения износа гидравлические машины должны быть надлежащим образом смазаны, особенно вокруг уплотнений. Также убедитесь, что используемое гидравлическое масло того же типа, что указано в инструкции по эксплуатации.
• Проверьте скорость нарастания давления - пресс в хорошем состоянии может набрать рабочее давление за полсекунды. В противном случае, если для создания давления в прессе требуется более двух-трех секунд, это означает, что есть проблема с насосом или предохранительным клапаном. Чаще всего проблема связана с недостаточным количеством оборотов насоса в минуту. Иногда проблемами клапана являются мусор в трубопроводе или слишком широкое отверстие.
• Проверьте другие части машины - необходимо также обратить внимание на фитинги, ослабленные шланги и линии, поскольку изношенные шланги и неправильно обжатые фитинги могут стать причиной гидравлических неисправностей в любой машине.
• Избегайте утечек - это факт, что негерметичная машина работает намного ниже своих возможностей. Для достижения наилучших результатов оператор должен регулярно проверять герметичность уплотнительных колец, цилиндра гидравлического пресса, гидравлических линий, концов шлангов и седел клапанов.
• Прислушивайтесь к незнакомым шумам машины - вы должны немедленно исследовать любой незнакомый звук, найти его источник и устранить его. Наиболее распространенным источником шума во время работы пресса является несоосность клапанов. Шумы также иногда возникают из-за недостаточной смазки.



Виды гидравлических прессов

• Пневматические прессы используют передачу энергии в виде потока сжатого воздуха для управления своим движением. Некоторые типичные области применения - резка, штамповка, гибка и формовка.
• H-образные прессы, иногда называемые четырехколонными, имеют H-образную форму и часто могут обрабатывать несколько изделий одновременно.
• Вакуумные прессы - это промышленные системы с гидравлическим приводом, которые используют давление воздуха для обеспечения необходимого усилия и удаления воздуха, требуемого для ламинирования.
• Лабораторные прессы - это небольшие одноразовые прессы, используемые в основном в исследовательских лабораториях и других ситуациях, когда производятся короткие и пробные партии.
• Кузнечные прессы - это металлообрабатывающие машины с гидравлическим приводом, которые прессуют блоки металла в форму изделия с помощью пресс-формы, чрезвычайной силы и давления, а иногда и тепла.
• Компрессионные прессы используются для прессования порошкообразных материалов в таблетки или брикеты.
• Прессы для компрессионного формования используют две плиты, которые последовательно перемещаются для сжатия материала в форму.
• Плитовые прессы - это большие промышленные гидравлические прессы, в которых используются две большие нагретые стальные плиты для дробления, уплотнения, придания формы и формовки различных изделий.
• Прессы с С-образной рамой имеют обтекаемую форму, напоминающую букву "С", и обычно состоят из одного пресса.
• Гидравлические прессы - это промышленные машины, использующие давление жидкости для приложения силы к объекту.
• Штамповочные прессы - это машины, в которых используются штампы для тиснения.
• Сборочные прессы используют высокое давление для зажима или сборки деталей.
• Механические прессы используются для резки, пробивки, придания формы или соединения материалов с помощью инструментов или штампов, закрепленных на направляющих или матрицах.
• Прессы LIM - это жидкостные инжекционные прессы, которые работают с пластмассами, созданными в процессе инжекции.
• Ламинирующие прессы используются для ламинирования полимеров на поверхности других материалов, включая пиломатериалы, металл и бумагу.
• Правильные прессы оказывают давление на металл для его выпрямления.
• Центробежные прессы используются для запрессовки гнезд и демонтажа подшипников, а также для других сборочных, ремонтных и производственных работ под высоким давлением.
• Листогибочные прессы - это ручные, механические или гидравлические прессы для холодной обработки изогнутых или гнутых форм листового металла. Калькулятор листогибочного пресса можно найти здесь.
• Трансферные прессы - это гидравлические прессы, которые автоматически передают детали от одного процесса штамповки к другому с помощью штифтов подающей планки.
• Механические прессы - это машины с гидравлическим приводом, которые используют инструменты и штампы для резки, штамповки и придания формы металлам.
